摂津金属工業株式会社
19インチラック・ケース・トランク・サブラックなど、「ハコ」づくり一筋の専門メーカー

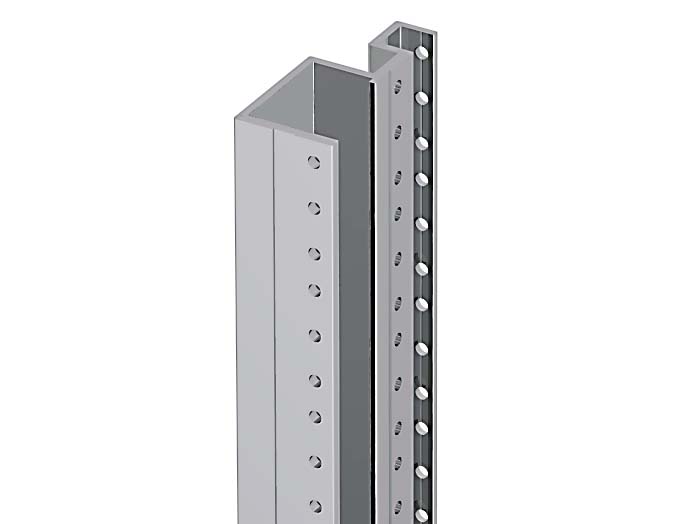

パネルマウントフレーム RKO シリーズ

●ラックの内部に19インチパネルマウント部を増設する場合、使用します。
●サイドフレーム（RKO-□□□SF-M5）に対して取り付けます。
●パネルマウント及びサポートアングル（L型レール）取付面にはEIAユニットシール（RAUS-50U）を貼り付けできる溝を設けています。

類似製品名：マウントアングル

主要材質アルミ
色・
外装処理		B2アルマイト
各種資料カタログ PDFファイルをダウンロード

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		有効
高さ		色
外装処理		主要
材質		適合製品シリーズ名仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
RKO-0720PF-M5 ◯110物質対応35496.679-B2アルマイトアルミRKDN-0.78,960図面1
RKO-0721PF-M5 ◯110物質対応35491.0579-B2アルマイトアルミRKDN-0.79,180図面1
RKO-0750PF-M5 ◯110物質対応3560379-B2アルマイトアルミRKC(H750) RKD(H770)-0.88,960図面1
RKO-0751PF-M5 ◯110物質対応35579.9579-B2アルマイトアルミRKC(H750) RKD(H770)-0.89,180図面1
RKO-1000PF-M5 ◯110物質対応3585379-B2アルマイトアルミRKC(H1000)-1.29,640図面1
RKO-1001PF-M5 ◯110物質対応35846.6579-B2アルマイトアルミRKC(H1000)-1.29,820図面1
RKO-1250PF-M5 ◯110物質対応35110379-B2アルマイトアルミRKC(H1250)-1.510,820図面1
RKO-1251PF-M5 ◯110物質対応351068.979-B2アルマイトアルミRKC(H1250)-1.511,120図面1
RKO-1500PF-M5 ◯110物質対応35135379-B2アルマイトアルミRKC(H1500)-1.912,460図面1
RKO-1501PF-M5 ◯110物質対応351335.679-B2アルマイトアルミRKC(H1500)-1.912,670図面1
RKO-1750PF-M5 ◯110物質対応35160379-B2アルマイトアルミRKC(H1750)-2.213,800図面1
RKO-1751PF-M5 ◯110物質対応351602.379-B2アルマイトアルミRKC(H1750)-2.214,420図面1
RKO-2050PF-M5 ◯110物質対応35190379-B2アルマイトアルミRKC(H2050)-2.615,300図面1
RKO-2051PF-M5 ◯110物質対応35186979-B2アルマイトアルミRKC(H2050)-2.615,700図面1
RKO-2201PF-M5 ◯110物質対応352046.879-B2アルマイトアルミRKC(H2200)-2.818,660図面1
