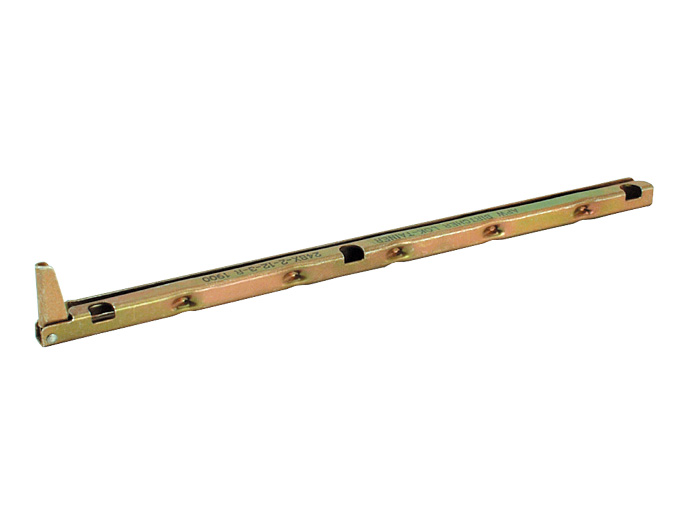

ロックテイナー(在庫品) ZB-24 シリーズ

●厚さ1.6mmのPCBを固定できる金具です。
●工具無しで操作できるレバーでPCBの固定と解除の切り替えを行えます。
●シャーシ等にねじ止めできる取付穴が設けられています。
●PCBを押さえ付けるカムは板バネ構造になっており、比較的緩やかな振動や衝撃からPCBを守ることができます。
●PCBのアースやグラウンド接続に対応するため、材質にベリリウム銅を使用しています。

主要材質ベリリウム銅/鋼板
色・
外装処理
生地
適合PCB板厚1.6
各種資料カタログ PDFファイルをダウンロード



写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ZB-24BX2-101L 1お問合せ8.8616.87127生地ベリリウム銅--OPEN PRICE-
ZB-24BX2-101R 1お問合せ8.8616.87127生地ベリリウム銅--OPEN PRICE-
