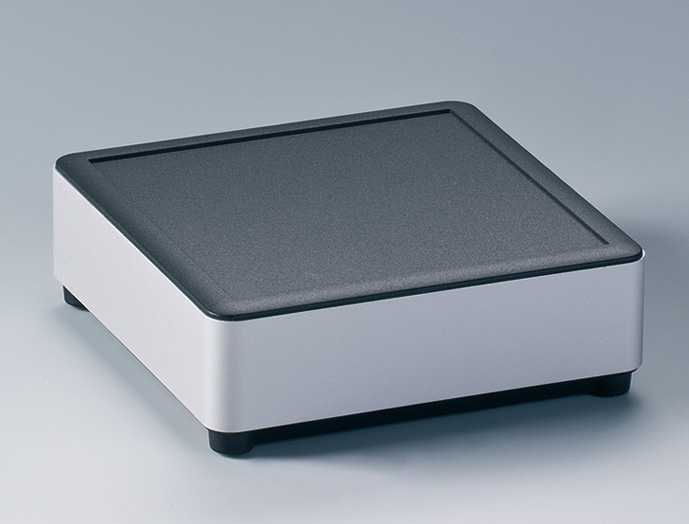

シナジー AGSシリーズ

2つの素材による美しさと機能性が優れたケース

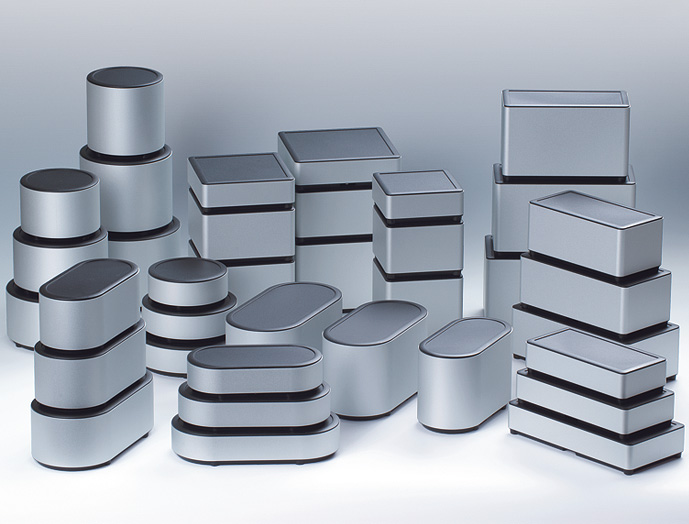

  • 写真はシリーズの
    代表例になります。

  • アルミとプラスチックの良さを活かし、調和を図った電子機器用ケース

  • 様々なサイズをご用意

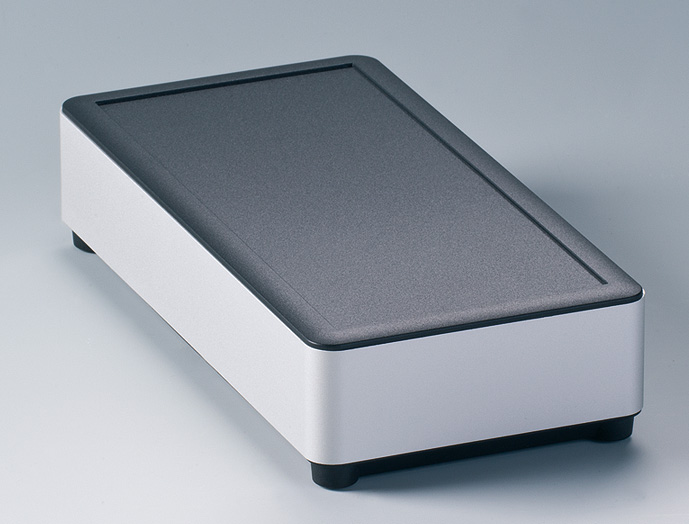

  • エッジ(長方形)

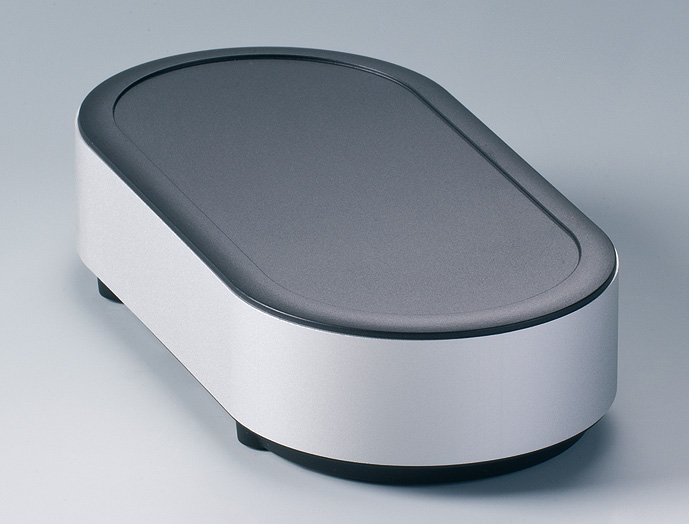

  • オーバル(楕円形)

  • ラウンド(円形)

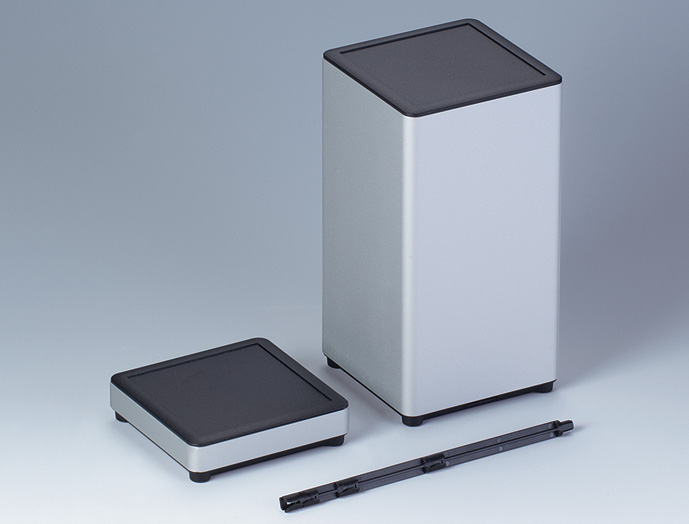

  • スクウェア(正方形)

  • プラスチック材には高い難燃性とUV保護効果を持つASA+PC-FRを採用

  • 強度が必要な部品には強化ポリアミドを使用

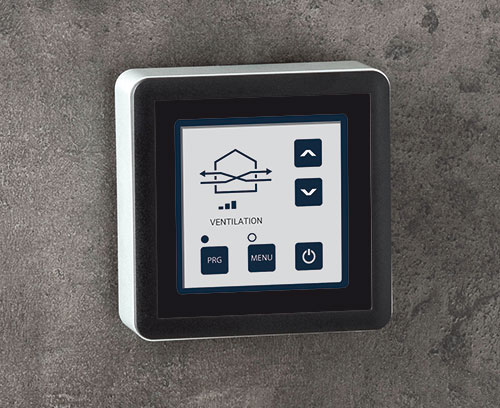

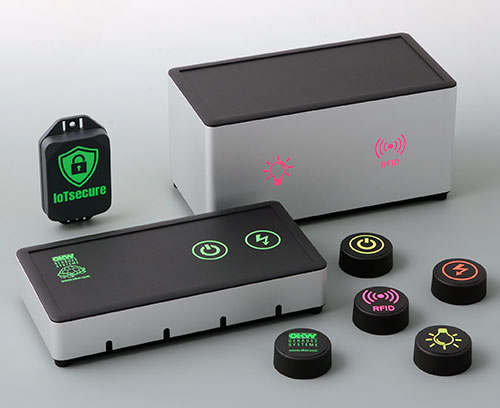

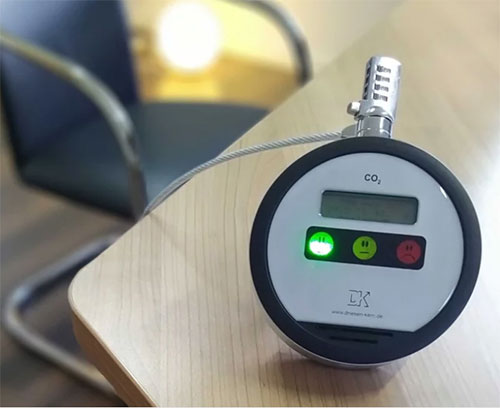

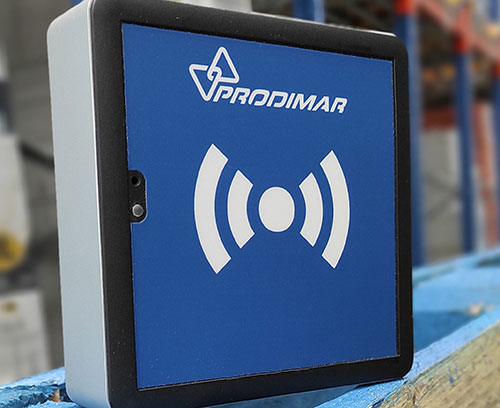

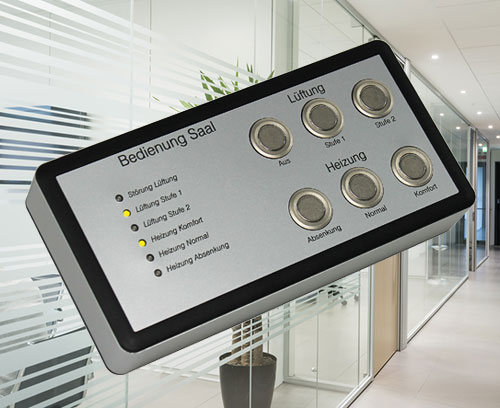

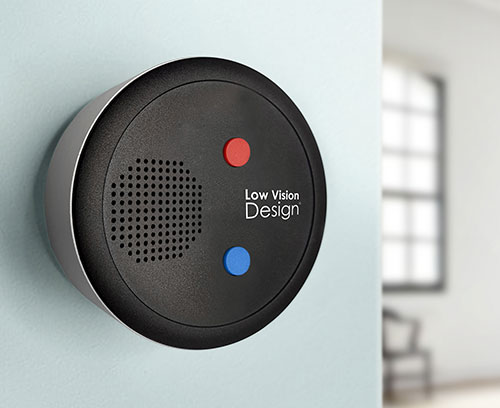

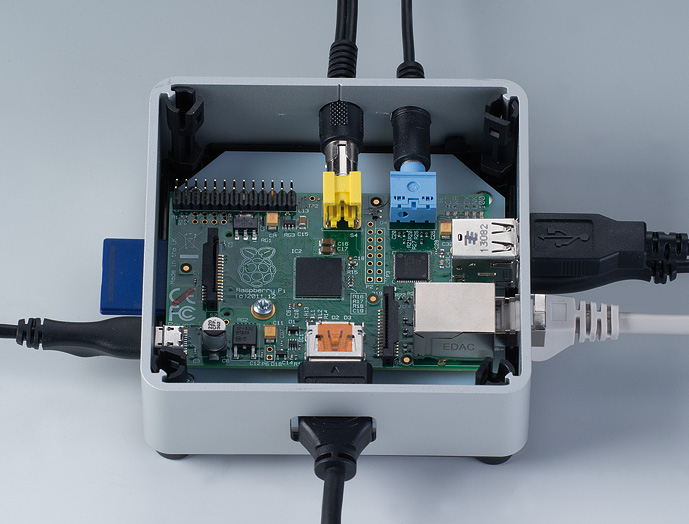

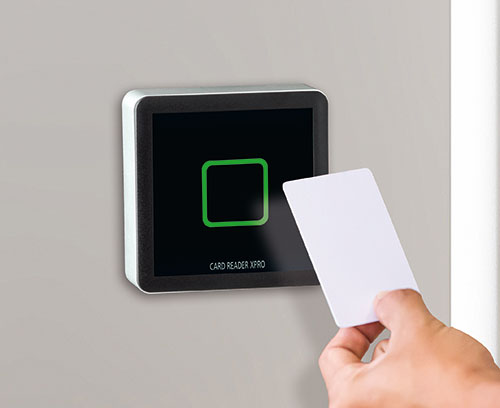

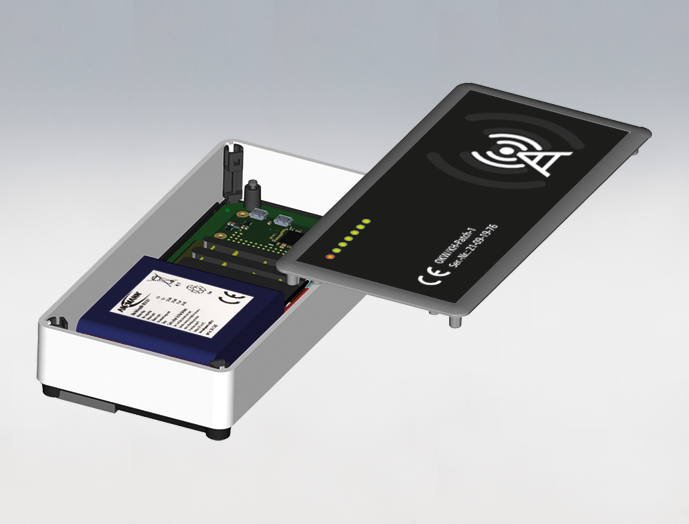

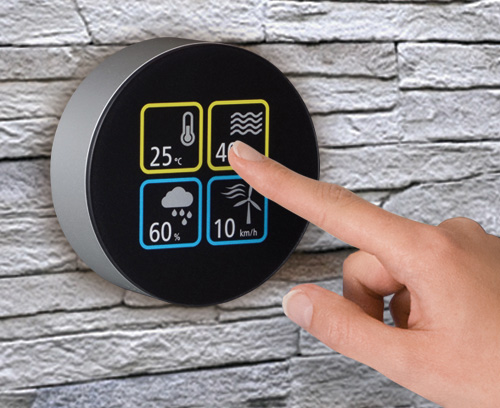

  • 使用例

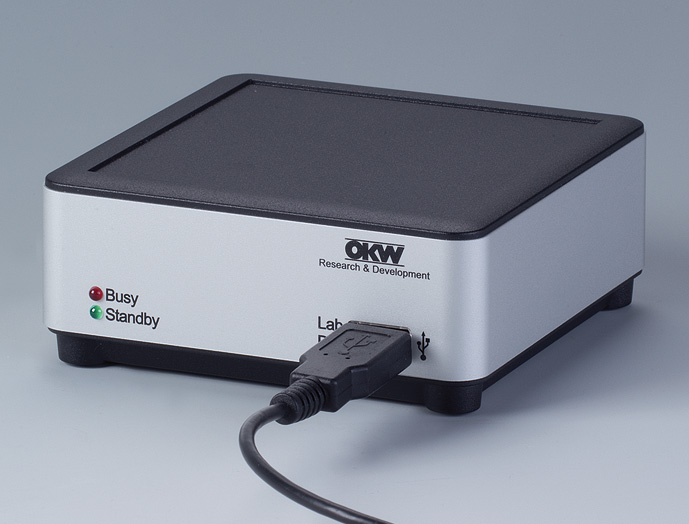

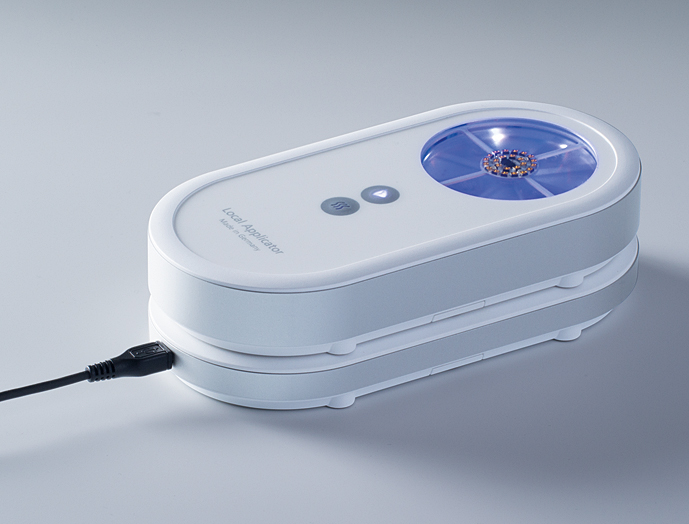

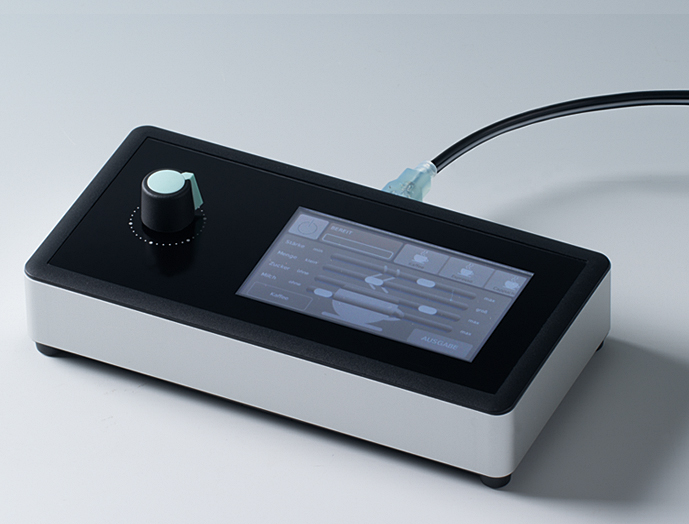

  • 使用例

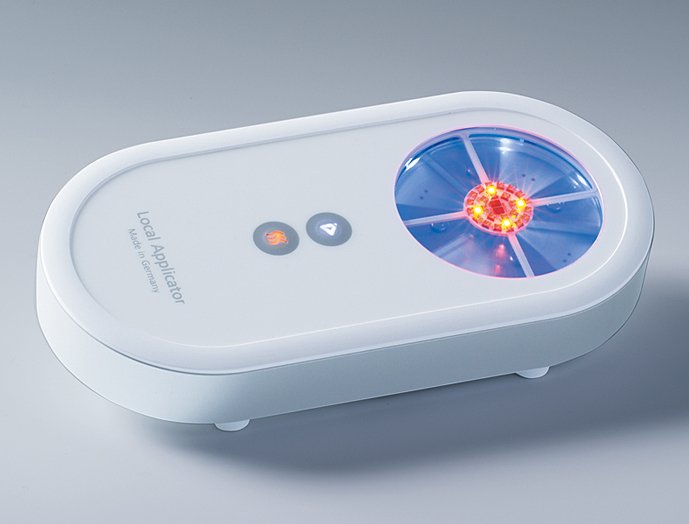

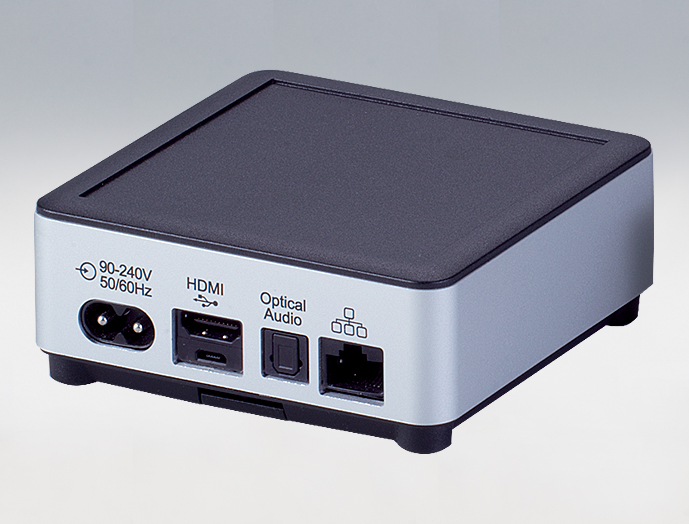

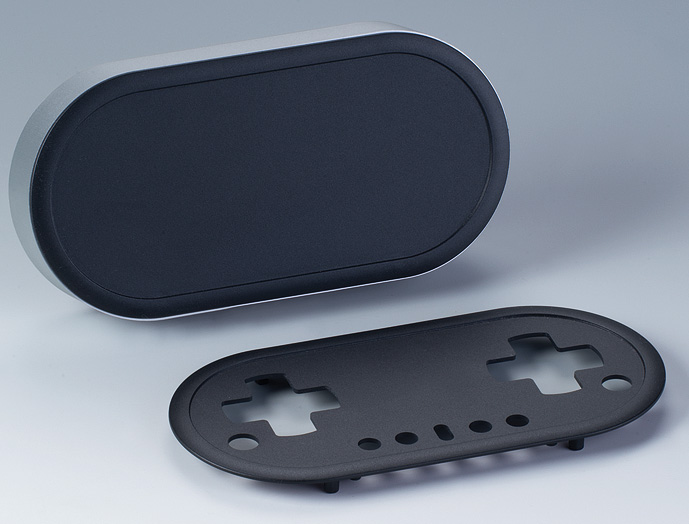

  • 加工例

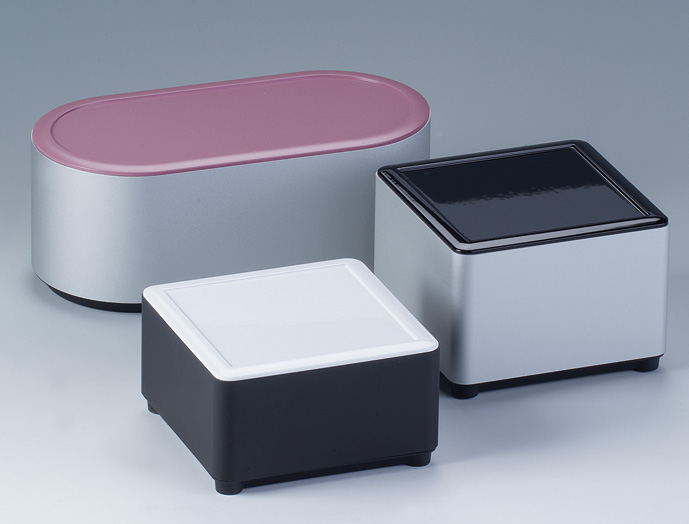

  • 塗装例

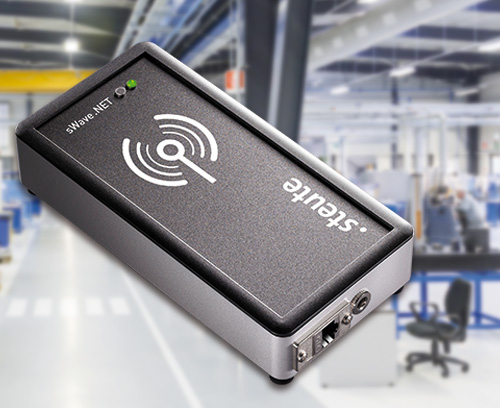

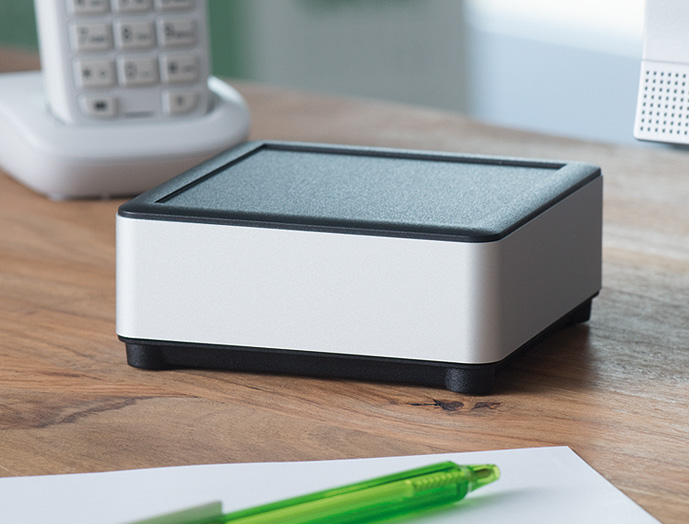

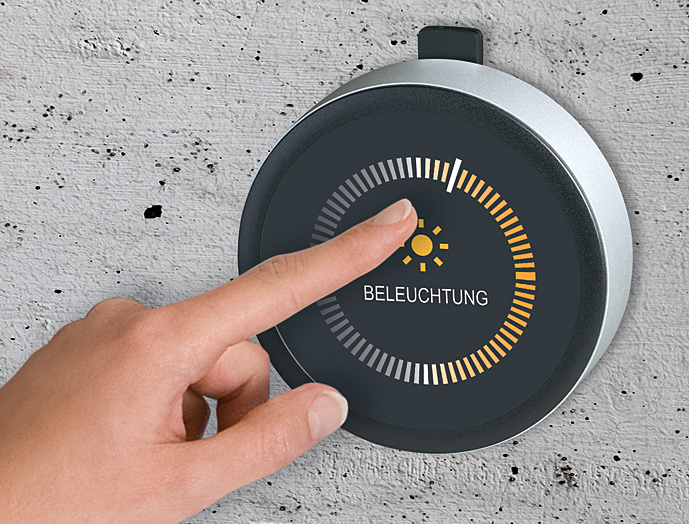

  • 使用例

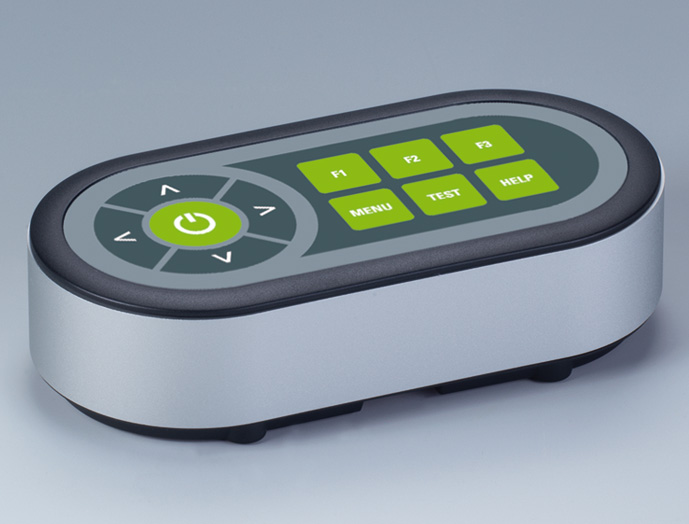

  • カスタマイズ対応
※ クリックで拡大表示
■特徴
●アルミとプラスチックの良さを活かし、調和を図った電子機器用ケースです。
●各素材には数々の利点があり、それらを最適に結びつけるよう設計しています。

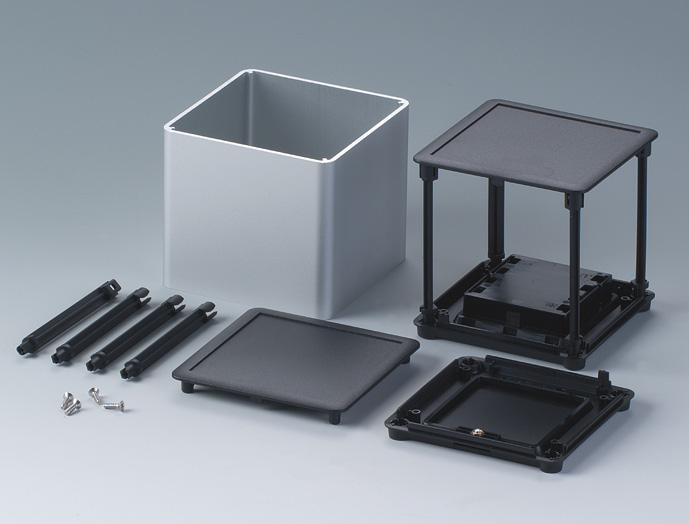

●理論的な筐体設計に基づいて、基本的な幾何学パターンである正方形、長方形、円形、楕円形を採用しています。
●4つの基本形状、各9種の大きさの合計36機種から選択できます。
●洗練された外観に加えて適切な保護という付加価値を提供します。
●アルミフレームはガラス・ビーズ・ブラスト工程を経て、シルバーアルマイトコーティングが施されることで、上質な外観だけでなく高い安定性と放熱性能を併せもっています。
●プラスチック材には高い難燃性とUV保護効果を持つASA+PC-FRを採用し、上カバー、下カバー、バッテリーコンパートメント、バッテリーコンパートメント用の蓋に使用しています 。
●強度が必要な部品(ピラー、別売品の壁掛けブラケット)には強化ポリアミドを使用しています。
●別売のバッテリーコンパートメントを用いることにより、乾電池を格納できます。
●使用用途は、データシステム工学、安全工学、ネットワーク技術の分野の、ビル管理装置、医療・治療機器、測定器・コントロール器などになります。

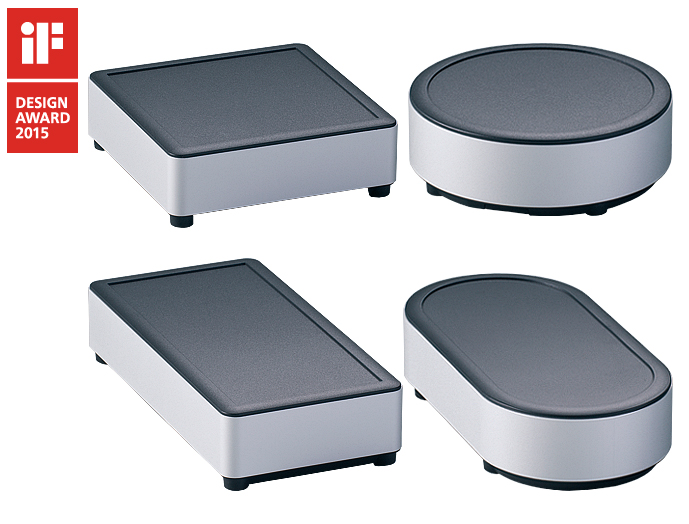

●シナジーは、2015年度国際デザイン賞「IFプロダクトデザインアワード」を受賞しました。
●IFデザインアワードは、ドイツ、ハノーバー工業デザイン協会が主催するデザインコンペで、世界的に権威のあるデザイン賞のひとつです。
主要材質 本体フレーム:アルミ カバー:ASA+PC+FR
色・外装処理 本体フレーム:アルマイト カバー:ブラック
各種資料カタログ
専用アクセサリー
■映像

型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)標準価格
(税抜)
図面ファイル
AGS-080416-ED [A]1 対応8040160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.1875,680PDF1 DXF1
AGS-080416-OV [C]1 対応8040160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.1655,590PDF1 DXF1
AGS-080716-ED [A]1 対応8070160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.2867,110PDF1 DXF1
AGS-080716-OV [C]1 対応8070160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.256,990PDF1 DXF1
AGS-081016-ED [A]1 対応80100160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.3868,520PDF1 DXF1
AGS-081016-OV [C]1 対応80100160本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.3358,390PDF1 DXF1
AGS-090418-ED [A]1 対応9040180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.2266,080PDF1 DXF1
AGS-090418-OV [C]1 対応9040180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.2035,900PDF1 DXF1
AGS-090718-ED [A]1 対応9070180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.3437,590PDF1 DXF1
AGS-090718-OV [C]1 対応9070180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.3077,390PDF1 DXF1
AGS-091018-ED [A]1 対応90100180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.4519,110PDF1 DXF1
AGS-091018-OV [C]1 対応90100180本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.4128,860PDF1 DXF1
AGS-100040-RO [C]1 対応10040100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.1214,920PDF1 DXF1
AGS-100070-RO [C]1 対応10070100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.1866,150PDF1 DXF1
AGS-100100-RO [C]1 対応100100100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.2517,370PDF1 DXF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)標準価格
(税抜)
図面ファイル
AGS-100410-SQ [A]1 対応10040100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.1535,280PDF1 DXF1
AGS-100420-ED [A]1 対応10040200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.2716,400PDF1 DXF1
AGS-100420-OV [C]1 対応10040200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.2396,250PDF1 DXF1
AGS-100710-SQ [A]1 対応10070100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.2356,610PDF1 DXF1
AGS-100720-ED [A]1 対応10070200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.4158,000PDF1 DXF1
AGS-100720-OV [C]1 対応10070200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.3627,810PDF1 DXF1
AGS-101010-SQ [A]1 対応100100100本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.3157,930PDF1 DXF1
AGS-101020-ED [A]1 対応100100200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRエッジ(長方形)0.5579,610PDF1 DXF1
AGS-101020-OV [C]1 対応100100200本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRオーバル(楕円形)0.4869,370PDF1 DXF1
AGS-120040-RO [C]1 対応12040120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.1785,360PDF1 DXF1
AGS-120070-RO [C]1 対応12070120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.2636,700PDF1 DXF1
AGS-120100-RO [C]1 対応120100120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.3568,020PDF1 DXF1
AGS-120412-SQ [A]1 対応12040120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.2015,530PDF1 DXF1
AGS-120712-SQ [A]1 対応12070120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.3086,920PDF1 DXF1
AGS-121012-SQ [A]1 対応120100120本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.4018,280PDF1 DXF1
型番在庫販売単位RoHS指令幅(mm)高さ(mm)奥行(mm)色/外装処理主要材質仕様質量(kg)標準価格
(税抜)
図面ファイル
AGS-140040-RO [C]1 対応14040140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.2126,750PDF1 DXF1
AGS-140070-RO [C]1 対応14070140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.3238,430PDF1 DXF1
AGS-140100-RO [C]1 対応140100140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRラウンド(円形)0.42210,200PDF1 DXF1
AGS-140414-SQ [A]1 対応14040140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.2577,120PDF1 DXF1
AGS-140714-SQ [A]1 対応14070140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.3878,900PDF1 DXF1
AGS-141014-SQ [A]1 対応140100140本体フレーム:アルマイト カバー:ブラック本体フレーム:アルミ カバー:ASA+PC+FRスクウェア(正方形)0.51610,700PDF1 DXF1
※背景が赤くなっている製品は、現在廃番になっております。
※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
