ボトムグランドプレート3 SSO シリーズ

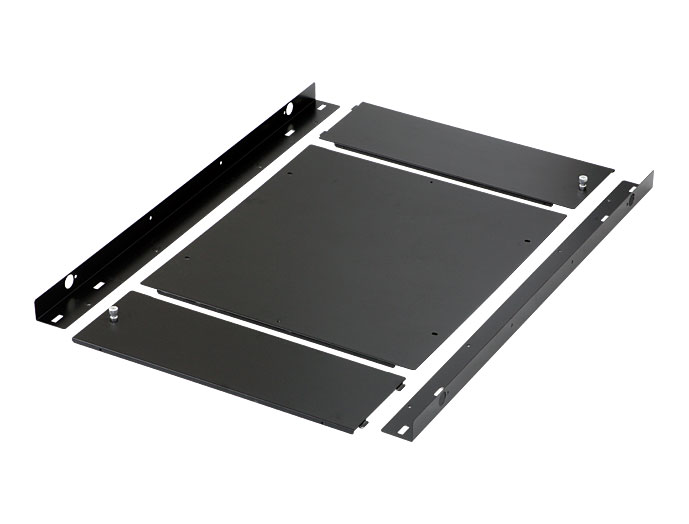

●前中後3分割型の底板です。
●ラック下面からのほこりの侵入を防ぐ目的で、ラック内の下部に取り付けます。
●別売品として、3種の入線用ボトムグランドプレート(SSO-□□BGP3-□)が有り、前後のグランドプレートの代わりに使用できます。

主要材質スチール
色・
外装処理
ブラック(マンセルN1.0)
各種資料カタログ PDFファイルをダウンロード

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-6060BGP3N [C]1セット対応41341404ブラックスチールSNR2・SSR2(W600 D600)-1.89,700図面1
SSO-6070BGP3N [C]1セット対応41341504ブラックスチールSNR2・SSR2(W600 D700)-2.210,300図面1
SSO-6080BGP3N [C]1セット対応41341604ブラックスチールSNR2・SSR2(W600 D800)-2.610,900図面1
SSO-6090BGP3N [C]1セット対応41341704ブラックスチールSNR2・SSR2(W600 D900)-311,500図面1
SSO-60A0BGP3N [C]1セット対応41341804ブラックスチールSNR2・SSR2(W600 D1000)-3.512,100図面1
SSO-60B0BGP3N [C]1セット対応41341904ブラックスチールSNR2・SSR2(W600 D1100)-3.912,700図面1
SSO-60C0BGP3N [C]1セット対応413411004ブラックスチールSNR2・SSR2(W600 D1200)-4.313,300図面1
SSO-7060BGP3N [C]1セット対応51341404ブラックスチールSNR2・SSR2(W700 D600)-2.111,600図面1
SSO-7070BGP3N [C]1セット対応51341504ブラックスチールSNR2・SSR2(W700 D700)-2.611,900図面1
SSO-7080BGP3N [C]1セット対応51341604ブラックスチールSNR2・SSR2(W700 D800)-3.112,200図面1
SSO-7090BGP3N [C]1セット対応51341704ブラックスチールSNR2・SSR2(W700 D900)-3.612,500図面1
SSO-70A0BGP3N [C]1セット対応51341804ブラックスチールSNR2・SSR2(W700 D1000)-4.112,800図面1
SSO-70B0BGP3N [C]1セット対応51341904ブラックスチールSNR2・SSR2(W700 D1100)-4.613,100図面1
SSO-70C0BGP3N [C]1セット対応513411004ブラックスチールSNR2・SSR2(W700 D1200)-5.113,400図面1
SSO-8060BGP3N [C]1セット対応61341404ブラックスチールSNR2・SSR2(W800 D600)-2.512,900図面1
SSO-8070BGP3N [C]1セット対応61341504ブラックスチールSNR2・SSR2(W800 D700)-313,100図面1
SSO-8080BGP3N [C]1セット対応61341604ブラックスチールSNR2・SSR2(W800 D800)-3.613,300図面1
SSO-8090BGP3N [C]1セット対応61341704ブラックスチールSNR2・SSR2(W800 D900)-4.213,500図面1
SSO-80A0BGP3N [C]1セット対応61341804ブラックスチールSNR2・SSR2(W800 D1000)-4.813,700図面1
SSO-80B0BGP3N [C]1セット対応61341904ブラックスチールSNR2・SSR2(W800 D1100)-5.413,900図面1
SSO-80C0BGP3N [C]1セット対応613411004ブラックスチールSNR2・SSR2(W800 D1200)-614,100図面1
