パネルマウントフレーム M5ねじ穴タイプ(2本入り) FGO シリーズ

●FGCシリーズに標準装備されたパネルマウントフレームを組み換える場合に用います。
●2本入りです。
●19インチマウント部はM5のねじ穴となっています。
●スプリングナット(NPO-0508SSU□□)を取り付けることでサポートアングル等が取り付けできます。
●ラックマウント用のねじ穴の横のM5のねじ穴にはケーブル処理用のアクセサリーを取り付けることができます。
●マウント部は位置決め用として、刻印(1U毎)と数字刻印(5U毎)が入っています。

主要材質スチール
色・
外装処理
ペールグレイ(マンセルN7.5)
各種資料カタログ PDFファイルをダウンロード

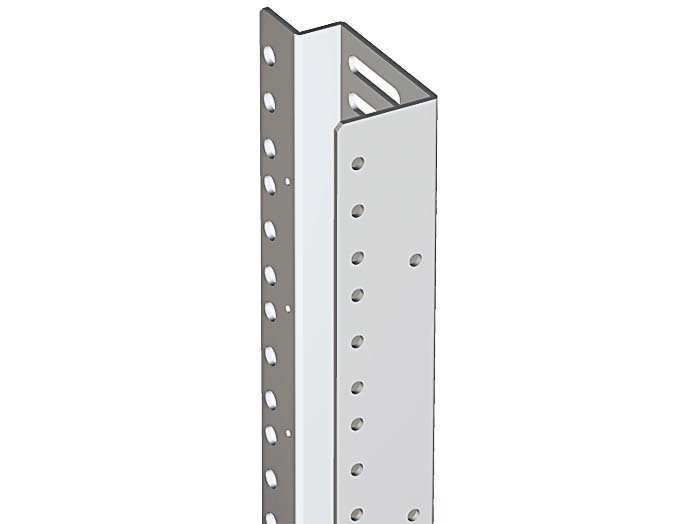

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
FGO-42PF2FB-N7 [B]2 10物質対応35188376ペールグレイスチールFGC(H2000)-7.629,000図面1
FGO-46PF2FB-N7 [B]2 10物質対応35208376ペールグレイスチールFGC(H2200)-8.434,300図面1
