システムプラットフォーム タイプ39ET 水平1U 84HP 184H シリーズ

EMC対策、熱対策、組立の容易さを追求した最上のモデルを低コスト化したパッケージ製品

●EMCシールド仕様19インチシャーシ、ブラック粉体塗装(RAL9005)。
●cPCI、VMEbus、VME64x対応。
●水平型バックプレーン、2スロット。
●前面のカードスロットの奥行は160mm。
●後面のカードスロット(リヤI/O)の奥行は80mm。
●電源スイッチは前面。

ケース内部幅84HP
スロット数2
各種資料カタログ PDFファイルをダウンロード

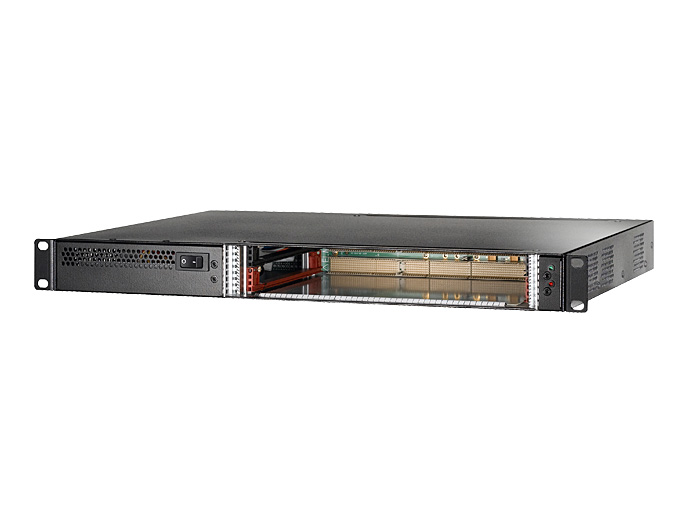

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
184H2-C02L-20AA1-000 1お問合せ-43.7298cPCI、PICmG 2.0、R3.04.5OPEN PRICE-
184H2-V020-20AA1-000 1お問合せ-43.7298VmEbus、VITA 1.04.5OPEN PRICE-
184H2-X020-20AA1-000 1お問合せ-43.7298VmE64x、VITA 1.14.5OPEN PRICE-
