絶縁プレート SSO シリーズ

●ラックとチャンネルベースとの絶縁に使用します。
●ラック1台に付き1セットを使用します。
●ラックの下面に付属の両面テープで取り付けます。

主要材質ポリエチレン
色・
外装処理
ナチュラル(白色)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

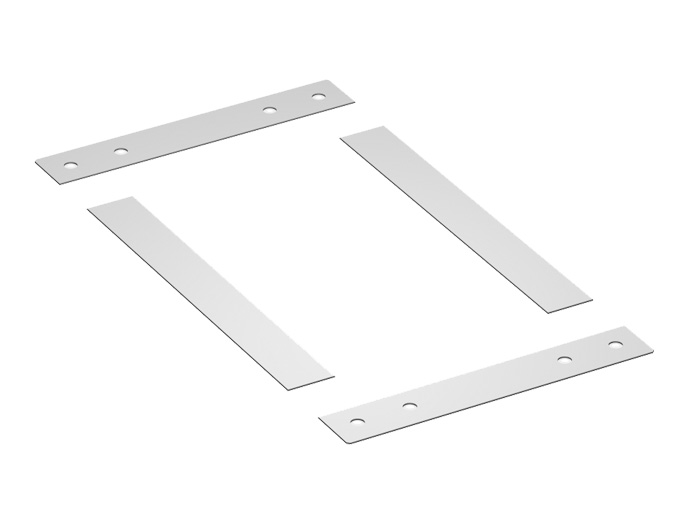

写真はシリーズの代表例になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-6060ZP2 [A]1セット対応5943600ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D600)-0.6 6,700図面1
SSO-6070ZP2 [A]1セット対応5943700ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D700)-0.7 6,900図面1
SSO-6080ZP2 [A]1セット対応5943800ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D800)-0.8 7,100図面1
SSO-6090ZP2 [A]1セット対応5943900ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D900)-0.8 7,200図面1
SSO-60A0ZP2 [A]1セット対応59431000ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D1000)-0.9 7,500図面1
SSO-60B0ZP2 [A]1セット対応59431100ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D1100)-0.9 7,800図面1
SSO-60C0ZP2 [A]1セット対応59431200ナチュラル(白色)ポリエチレンSNR2・SSR2(W600 D1200)-1.0 8,100図面1
SSO-7060ZP2 [A]1セット対応6943600ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D600)-0.7 6,800図面1
SSO-7070ZP2 [A]1セット対応6943700ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D700)-0.8 7,000図面1
SSO-7080ZP2 [A]1セット対応6943800ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D800)-0.8 7,200図面1
SSO-7090ZP2 [A]1セット対応6943900ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D900)-0.9 7,400図面1
SSO-70A0ZP2 [A]1セット対応69431000ナチュラル(白色)ポリエチレンNBSD(H2000) NBSD2 NBSP SNR2・SSR2(W700 D1000)-0.9 7,600図面1
SSO-70B0ZP2 [A]1セット対応69431100ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D1100)-1.0 7,900図面1
SSO-70C0ZP2 [A]1セット対応69431200ナチュラル(白色)ポリエチレンSNR2・SSR2(W700 D1200)-1.0 8,200図面1
SSO-8060ZP2 [A]1セット対応7943600ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D600)-0.8 7,000図面1
SSO-8070ZP2 [A]1セット対応7943700ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D700)-0.8 7,200図面1
SSO-8080ZP2 [A]1セット対応7943800ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D800)-0.9 7,400図面1
SSO-8090ZP2 [A]1セット対応7943900ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D900)-0.9 7,600図面1
SSO-80A0ZP2 [A]1セット対応79431000ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D1000)-1.0 7,900図面1
SSO-80B0ZP2 [A]1セット対応79431100ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D1100)-1.0 8,200図面1
SSO-80C0ZP2 [A]1セット対応79431200ナチュラル(白色)ポリエチレンSNR2・SSR2(W800 D1200)-1.1 8,500図面1
