インターフェイスターミナル VTS/VTM/VTL シリーズ

タッチパネル等を用いた、データのビジュアル化を意識したデザイン

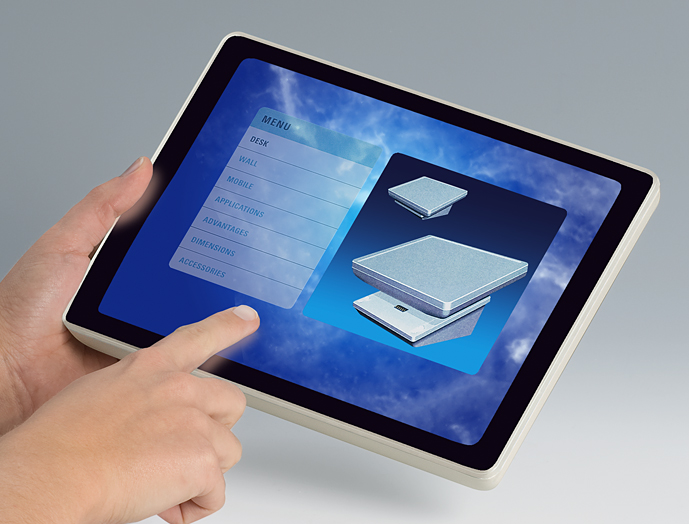

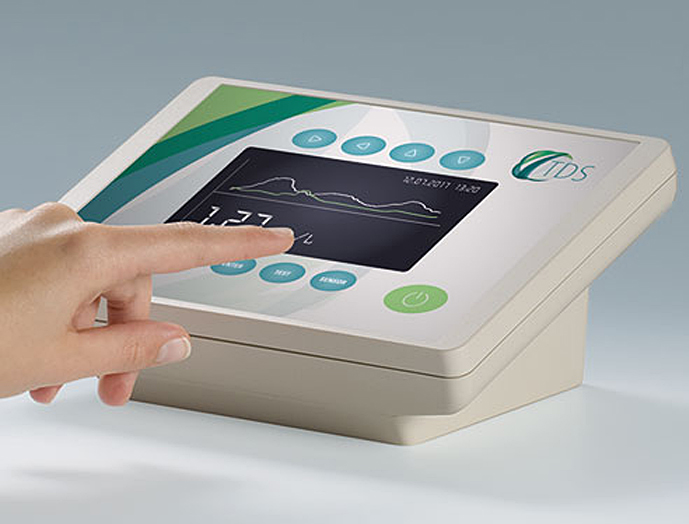

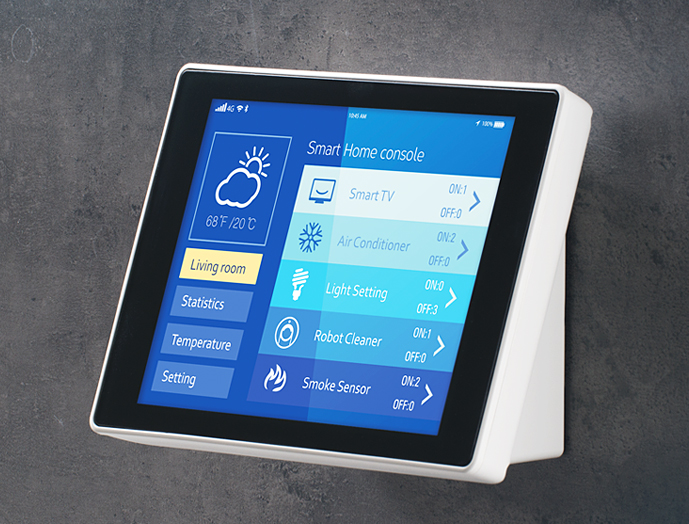

●用途に応じて携帯、卓上、壁掛けとして使用できる電子機器用のプラスチックケースです。
●データ収集用の端末としてだけではなく、タッチパネルなどを用いたデータのビジュアル化という課題に応えることのできる画期的なケースです。
●用途に応じて、パーツの使い分けが可能です。

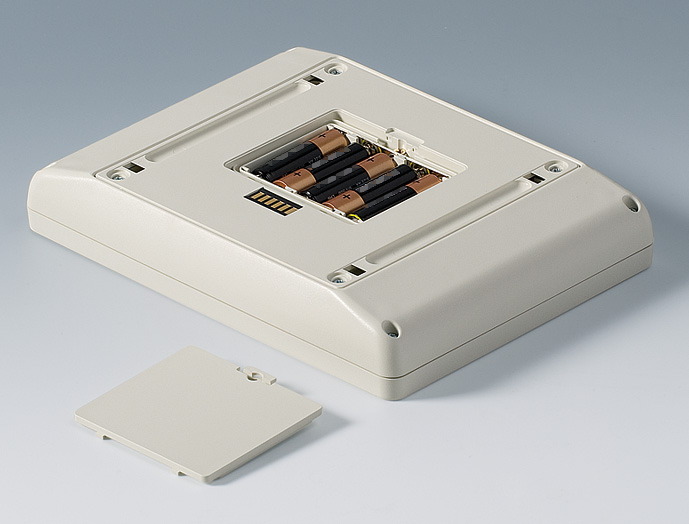

●モバイル端末として、またはベースを用いることにより充電、データ収集などにも対応しています。
●操作パネルには十分なスペースを設けてあるため、快適に使用できます。
●操作パネルは縦向きまたは横向きに取り付けできます。
●規格化されたタッチスクリーンの導入が可能です。(詳細はお問い合わせください。)
●プラグインコネクターのようなスナップインインターフェイスの使用が可能です。
●操作や読み取りがしやすい人間工学に基づいたデザインです。
●電源ボックスはバッテリー挿入向きの互い違いと電流の逆流を防ぎます。
●使用用途はオフィス用機器、通信用機器、監視装置、医療・研究用機器、健康器具、測定・制御・管制機器等に適しています。

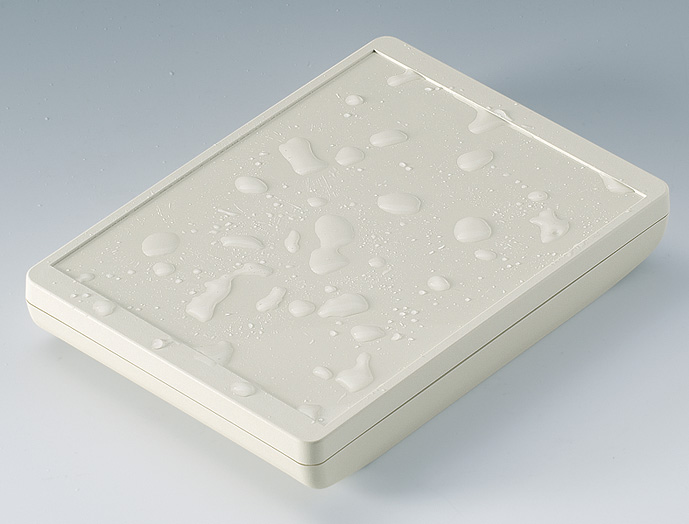

●別売のシーリングキットを取り付けることで、IP54を確保することができます。

主要材質ABS
色・
外装処理
オフホワイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード
























写真はシリーズの代表例になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番製品名
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名質量
(kg)
標準価格
(税抜)
図面ファイル
VTS-064DFC-WM インターフェイスターミナルディスプレイユニット110物質対応19036.5135オフホワイトABS-0.2153,230図面1    図面2
VTS-064DFA-WM インターフェイスターミナルディスプレイユニット110物質対応19024.5135オフホワイトABS・アルミ-0.2265,530図面1    図面2
VTS-064DFP-WM インターフェイスターミナルディスプレイユニット110物質対応19026.5135オフホワイトABS-0.1894,630図面1    図面2
VTS-064DFG-WM インターフェイスターミナルディスプレイユニット110物質対応19028.7135オフホワイトABS・ガラス-0.36511,880図面1    図面2
VTS-064DHC-WM インターフェイスターミナルディスプレイユニット110物質対応19046.5135オフホワイトABS-0.253,590図面1    図面2
VTS-064DHA-WM インターフェイスターミナルディスプレイユニット110物質対応19034.5135オフホワイトABS・アルミ-0.265,880図面1    図面2
VTS-064DHP-WM インターフェイスターミナルディスプレイユニット110物質対応19036.5135オフホワイトABS-0.2194,970図面1    図面2
VTS-064DHG-WM インターフェイスターミナルディスプレイユニット110物質対応19038.7135オフホワイトABS・ガラス-0.39512,220図面1    図面2
VTM-084DFC-WM インターフェイスターミナルディスプレイユニット110物質対応22537.5165オフホワイトABS-0.324,040図面1    図面2
VTM-084DFA-WM インターフェイスターミナルディスプレイユニット110物質対応22525.5165オフホワイトABS・アルミ-0.3466,540図面1    図面2
VTM-084DFP-WM インターフェイスターミナルディスプレイユニット110物質対応22527.5165オフホワイトABS-0.2895,230図面1    図面2
VTM-084DFG-WM インターフェイスターミナルディスプレイユニット110物質対応22529.7165オフホワイトABS・ガラス-0.54815,600図面1    図面2
VTM-084DHC-WM インターフェイスターミナルディスプレイユニット110物質対応22547.5165オフホワイトABS-0.3254,320図面1    図面2
VTM-084DHA-WM インターフェイスターミナルディスプレイユニット110物質対応22535.5165オフホワイトABS・アルミ-0.3516,820図面1    図面2
VTM-084DHP-WM インターフェイスターミナルディスプレイユニット110物質対応22537.5165オフホワイトABS-0.2875,510図面1    図面2
VTM-084DHG-WM インターフェイスターミナルディスプレイユニット110物質対応22539.7165オフホワイトABS・ガラス-0.54615,880図面1    図面2
VTL-104DFC-WM インターフェイスターミナルディスプレイユニット110物質対応27538.5195オフホワイトABS-0.4065,350図面1    図面2
VTL-104DFA-WM インターフェイスターミナルディスプレイユニット110物質対応27526.5195オフホワイトABS・アルミ-0.4558,200図面1    図面2
VTL-104DFP-WM インターフェイスターミナルディスプレイユニット110物質対応27528.5195オフホワイトABS-0.3686,190図面1    図面2
VTL-104DFG-WM インターフェイスターミナルディスプレイユニット110物質対応27530.7195オフホワイトABS・ガラス-0.72518,010図面1    図面2
VTL-104DHC-WM インターフェイスターミナルディスプレイユニット110物質対応27548.5195オフホワイトABS-0.4415,600図面1    図面2
VTL-104DHA-WM インターフェイスターミナルディスプレイユニット110物質対応27536.5195オフホワイトABS・アルミ-0.2118,440図面1    図面2
VTL-104DHP-WM インターフェイスターミナルディスプレイユニット110物質対応27538.5195オフホワイトABS-0.46,420図面1    図面2
VTL-104DHG-WM インターフェイスターミナルディスプレイユニット110物質対応27540.7195オフホワイトABS・ガラス-0.75718,240図面1    図面2
VTSO-BPBC-WM インターフェイスターミナルボトムパネル110物質対応118.818.3118.8オフホワイトABSVTS0.0763,280図面1    図面2
VTSO-BPHR-WM インターフェイスターミナルボトムパネル110物質対応118.812118.8オフホワイトABSVTS0.0461,510図面1    図面2
VTMO-BPBC-WM インターフェイスターミナルボトムパネル110物質対応148.819148.8オフホワイトABSVTM0.1033,620図面1    図面2
VTMO-BPHR-WM インターフェイスターミナルボトムパネル110物質対応148.812148.8オフホワイトABSVTM0.0781,660図面1    図面2
VTLO-BPBC-WM インターフェイスターミナルボトムパネル110物質対応178.819178.8オフホワイトABSVTL0.1353,720図面1    図面2
VTLO-BPHR-WM インターフェイスターミナルボトムパネル110物質対応178.813178.8オフホワイトABSVTL0.0011,840図面1    図面2
VTSO-BSM-WM インターフェイスターミナルベース110物質対応12361123オフホワイトABSボトムパネルVTSOシリーズ0.1694,230図面1    図面2
VTSO-WSE-WM インターフェイスターミナルベース110物質対応1238.5123オフホワイトABSボトムパネルVTSOシリーズ0.062,040図面1    図面2
VTSO-BSS-WM インターフェイスターミナルベース110物質対応12353123オフホワイトABSディスプレイユニット VTSシリーズ0.1644,420図面1    図面2
VTSO-BDT-WM インターフェイスターミナルベース110物質対応12353123オフホワイトABSディスプレイユニット VTSシリーズ0.1172,680図面1    図面2
VTMO-BSM-WM インターフェイスターミナルベース110物質対応15371153オフホワイトABSボトムパネルVTMOシリーズ0.2425,420図面1    図面2
VTMO-WSE-WM インターフェイスターミナルベース110物質対応1538.5153オフホワイトABSボトムパネルVTMOシリーズ0.0832,250図面1    図面2
VTMO-BSS-WM インターフェイスターミナルベース110物質対応15363153オフホワイトABSディスプレイユニット VTMシリーズ0.2285,320図面1    図面2
VTMO-BDT-WM インターフェイスターミナルベース110物質対応15363153オフホワイトABSディスプレイユニット VTMシリーズ0.1743,370図面1    図面2
VTLO-BSM-WM インターフェイスターミナルベース110物質対応18381183オフホワイトABSボトムパネルVTLOシリーズ0.3356,100図面1    図面2
VTLO-WSE-WM インターフェイスターミナルベース110物質対応1838.5183オフホワイトABSボトムパネルVTLOシリーズ0.1192,410図面1    図面2
VTLO-BSS-WM インターフェイスターミナルベース110物質対応18373183オフホワイトABSディスプレイユニット VTLシリーズ0.3455,950図面1    図面2
VTLO-BDT-WM インターフェイスターミナルベース110物質対応18373183オフホワイトABSディスプレイユニット VTLシリーズ0.2343,700図面1    図面2
