19インチマウント型アースバー RAME シリーズ

●ラックに収納した電子機器用のアースバーです。
●電子機器からのアース線を接続し、バー自体をアースすることで、各機器がアースされます。
●19インチパネルマウント面に取り付け可能です。
●機種により、ガイドマウントフレームと、Hフレームのサポートアングル(L型レール)取付面及び、スライドレールブラケット取付面にも取り付け可能です。
●アースバーを付属のスペーサーとねじで取り付けた場合、ラックとは絶縁されます。

●別売のグリーンボルトセット(SEBO-0516GBS12)はアース線を結線する際に使用します。

主要材質銅ブスバー
色・
外装処理
ニッケルめっき
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

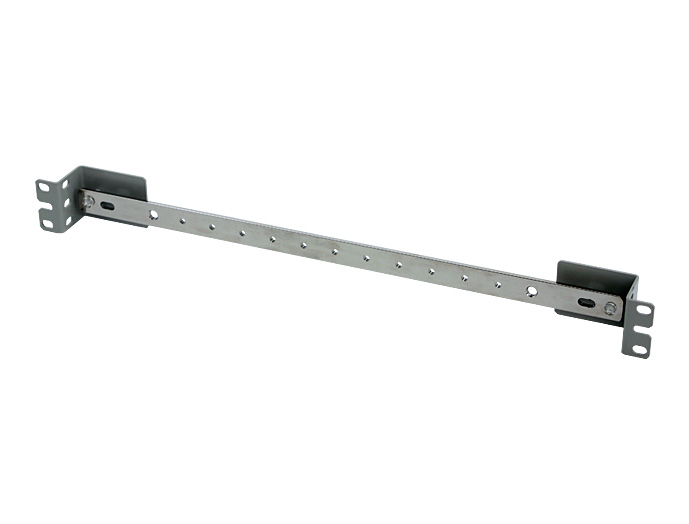

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RAME-1UWG 1式10物質対応48043.735JIS・EIAニッケルめっき銅ブスバー-0.4510,610図面1
