スマートボックス VQA シリーズ

丸みを帯びたスマートな外観の防水防塵IoTケース【高品質なドイツOKW社製】

●丸みを帯びたスマートな外観の防水・防塵プラスチックケースです。
●上カバーに組込済のシーリングパッキンにより、保護等級IP65/66の防水・防塵性能を発揮します。
●UV耐性を備えたUL94V-0適合ASA+PC-FRの樹脂素材を使用しています。

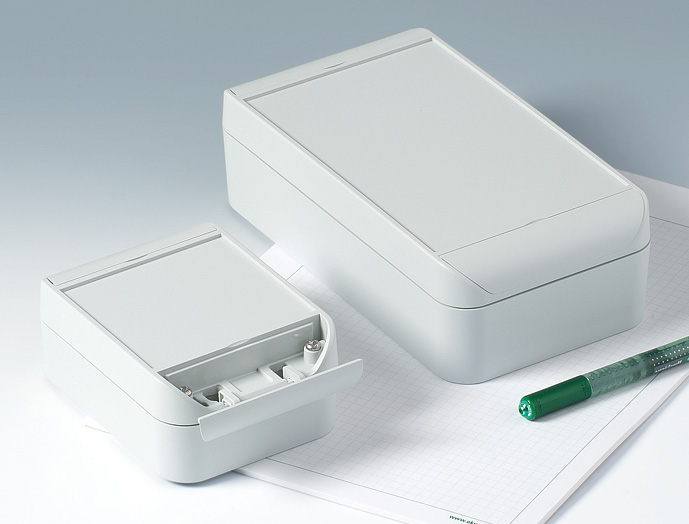

●左右のヒンジ付トリムがビスを見えないよう覆い隠します。
●上カバーの脱落を防止する為の、リテンションセットが付属しています。
●PCBおよびDINレール用の内部固定ピラーを備えています。
●使用用途は、空調・制御機器、IoT / IIoT、スマートファクトリー、インダストリー4.0、ゲートウェイ等です。

主要材質ASA+PC-FR
色・
外装処理
ライトグレイ
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロードVQAリテンションセット取付方法 PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

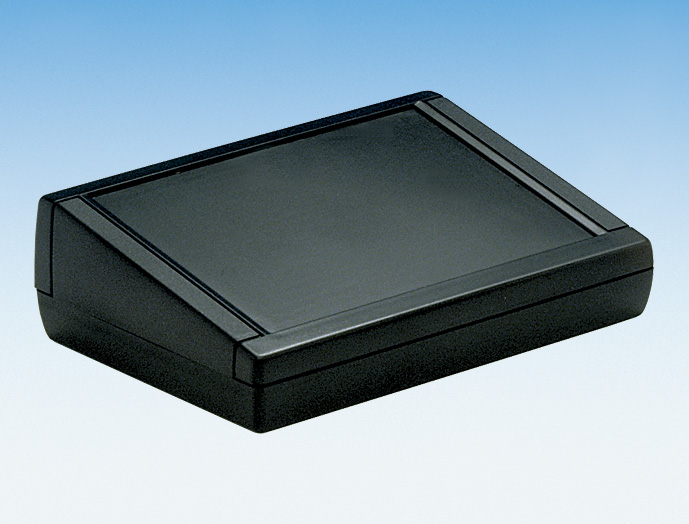

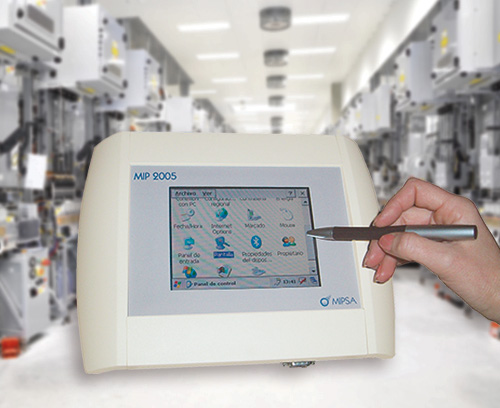

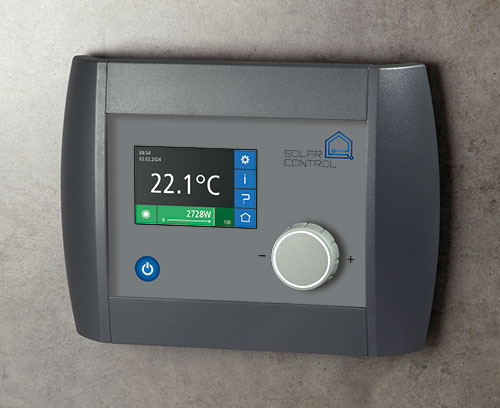

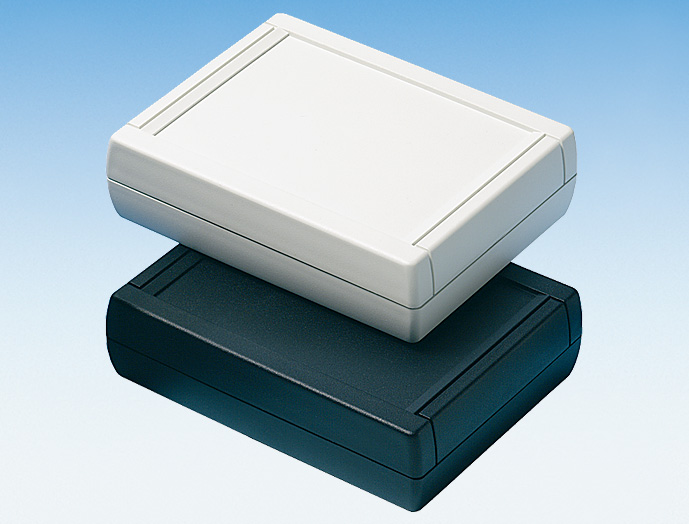

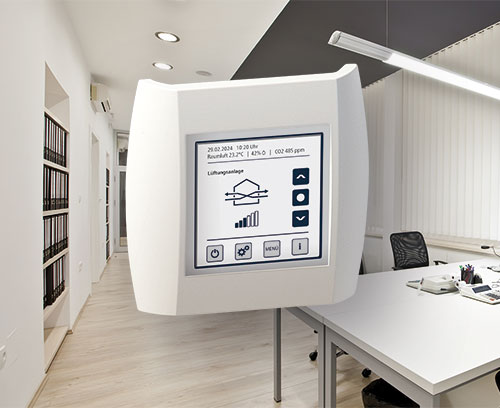

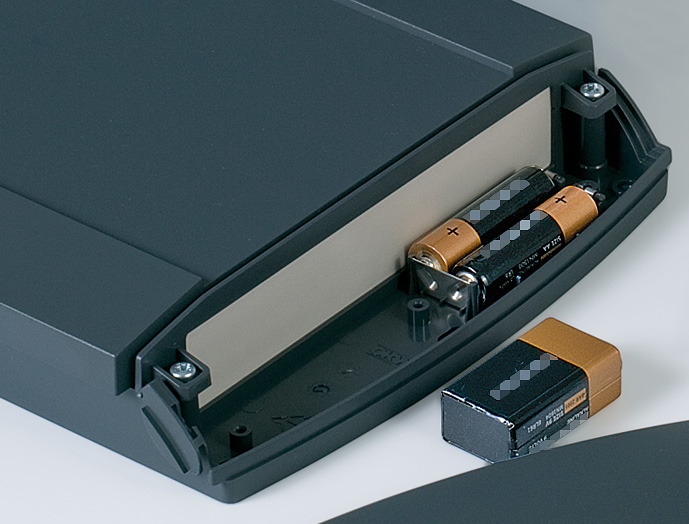

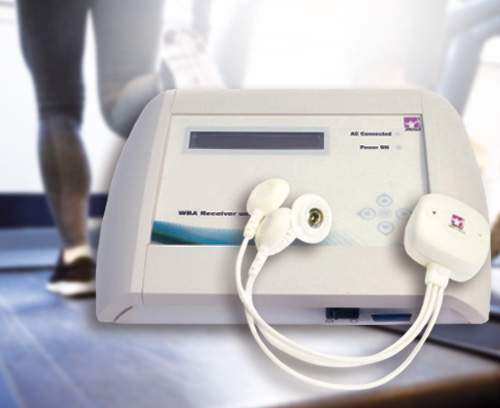

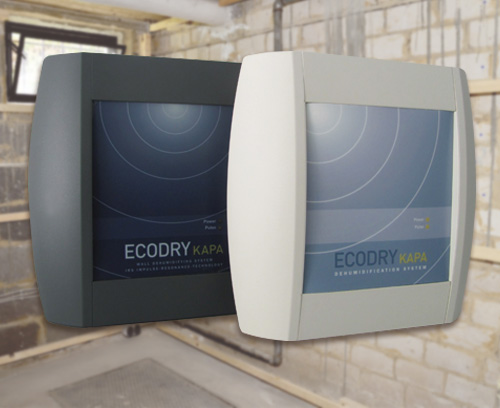

写真はシリーズの代表例になります。

詳細

オンラインショップ販売製品
 直営オンラインショップ
【ショップアイデアル】にて販売中!URLをコピーして貼り付けてください

 https://shop-ideal.jp/SHOP/35621/43395/list.html

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
VQA-0912-PM 110物質対応9050120ライトグレイASA+PC-FRIP66適合0.175,760図面1    図面2
VQA-0916-PM 110物質対応9050160ライトグレイASA+PC-FRIP66適合0.2136,410図面1    図面2
VQA-1114-PM 110物質対応11060140ライトグレイASA+PC-FRIP66適合0.2346,810図面1    図面2
VQA-1120-PM 110物質対応11060200ライトグレイASA+PC-FRIP66適合0.328,290図面1    図面2
VQA-1316-PM 110物質対応13060160ライトグレイASA+PC-FRIP66適合0.37,070図面1    図面2
VQA-1322-PM 110物質対応13060220ライトグレイASA+PC-FRIP66適合0.2538,910図面1    図面2
VQA-1518-PM 110物質対応15060180ライトグレイASA+PC-FRIP66適合0.2798,190図面1    図面2
VQA-1728-PM 110物質対応17060280ライトグレイASA+PC-FRIP65適合0.59213,240図面1    図面2
