チャンネルロックリテイナ Z228 シリーズ

●熱交換に適したPCB固定用のリテイナです。
●ショックや振動からPCBを守ります。
●Z225シリーズをベースとしてヒートシンクチャンネルと一体型になっています。
●ボディ内部にスプリングが内蔵されているため、ウェッジ、ボディのずれが少なく、挿入し易い構造になっています。
●カードロックリテイナとは違い、PCBに固定する穴が必要ありません。
●ねじをまわすにはカードロックリテイナ用レンチ(Z2040-24)を使用します。
●ねじはリングにより常に同じ位置に保持されます。
●取り付けには別売のビスセット(ZU4-40×□S-10)または接着剤を用いて取り付けます。
●ねじをゆるめ過ぎてもリヤスプリングにより、リヤウェッジの脱落を防止します。

主要材質アルミ
色・
外装処理
Z228:有色アロジン
各種資料カタログ PDFファイルをダウンロードリテイナ選定資料 PDFファイルをダウンロード

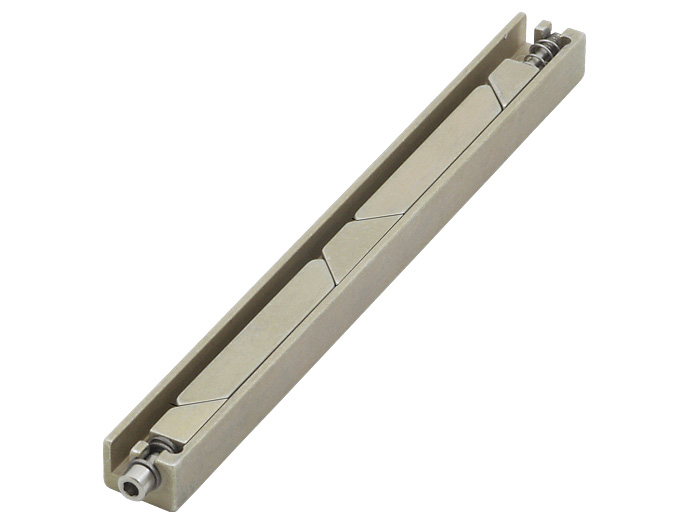

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
Z228L-6.00T4 1お問合せ12.68.9152.4有色アロジン処理アルミ--6,970-
Z228L-6.50T4 1お問合せ12.68.9165.1有色アロジン処理アルミ--7,160-
Z228L-7.00T4 1お問合せ12.68.9177.8有色アロジン処理アルミ--7,350-
Z228L-7.50T4 1お問合せ12.68.9190.5有色アロジン処理アルミ--7,530-
Z228R-6.00T4 1お問合せ12.68.9152.4有色アロジン処理アルミ--6,970-
Z228R-6.50T4 1お問合せ12.68.9165.1有色アロジン処理アルミ--7,160-
Z228R-7.00T4 1お問合せ12.68.9177.8有色アロジン処理アルミ--7,350-
Z228R-7.50T4 1お問合せ12.68.9190.5有色アロジン処理アルミ--7,530-
