チャンネルロックリテイナ Z227 シリーズ
●熱交換に適したPCB固定用のリテイナです。
●ショックや振動からPCBを守ります。
●Z225シリーズをベースとして、ヒートシンクチャンネルとの一体型になっています。
●ボディ内部にスプリングが内蔵されているため、ウェッジ、ボディのずれが少なく、挿入し易い構造になっています。
●カードロックリテイナとは違い、PCBに固定する穴が必要ありません。
●ねじをまわすにはカードロックリテイナ用レンチ（Z2040-24）を使用します。
●ねじはリングにより常に同じ位置に保持されます。
●取り付けには別売のビスセット（ZU4-40×□S-10）または接着剤を用いて取り付けます。
●ねじをゆるめ過ぎてもリヤスプリングにより、リヤウェッジの脱落を防止します。

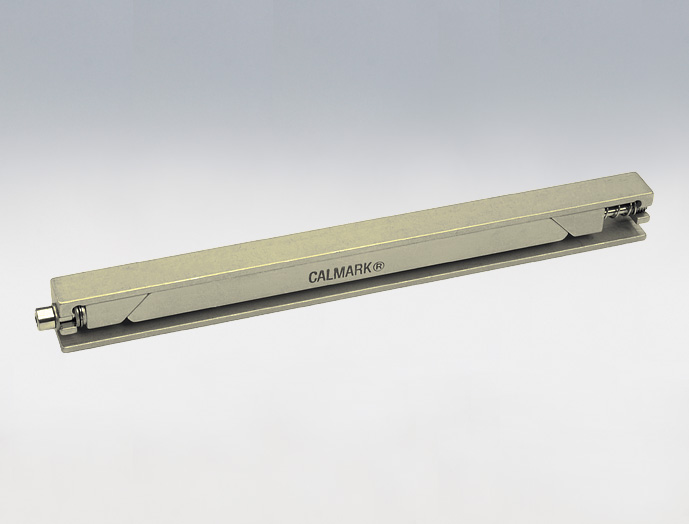

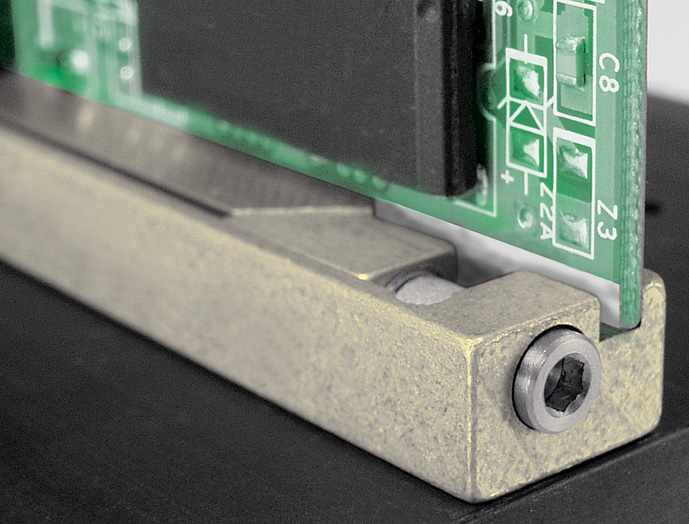

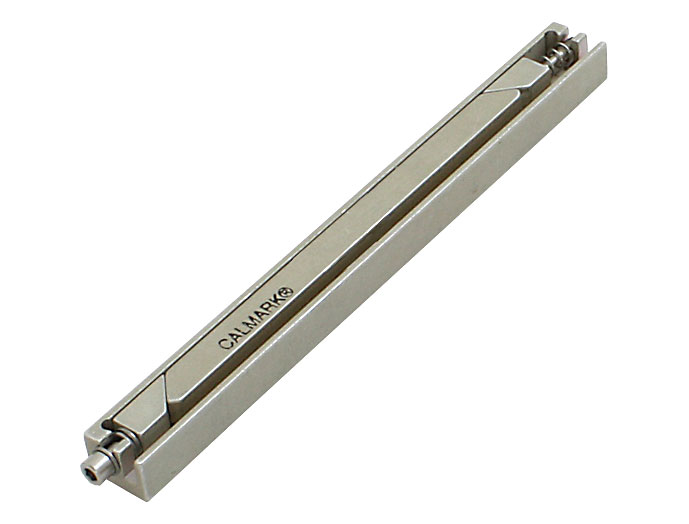

写真はシリーズの代表例になります。
ラインナップ
| 型番 | 在 庫 | 販売 単位 | RoHS 指令 | 幅 (mm) | 高さ (mm) | 奥行 (mm) | 色 外装処理 | 主要 材質 | 仕 様 | 質量 (kg) | 標準価格 (税抜) | 図面ファイル |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Z227L-4.00T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 101.6 | 有色アロジン処理 | アルミ | - | - | 6,130 | - |
| Z227L-4.50T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 114.3 | 有色アロジン処理 | アルミ | - | - | 6,200 | - |
| Z227L-5.00T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 127 | 有色アロジン処理 | アルミ | - | - | 6,280 | - |
| Z227L-5.50T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 139.7 | 有色アロジン処理 | アルミ | - | - | 6,350 | - |
| Z227R-4.00T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 101.6 | 有色アロジン処理 | アルミ | - | - | 6,130 | - |
| Z227R-4.50T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 114.3 | 有色アロジン処理 | アルミ | - | - | 6,200 | - |
| Z227R-5.00T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 127 | 有色アロジン処理 | アルミ | - | - | 6,280 | - |
| Z227R-5.50T4 | △ | 1 | お問合せ | 12.6 | 8.9 | 139.7 | 有色アロジン処理 | アルミ | - | - | 6,350 | - |
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
