プレートセット JFC シリーズ

PCBを細分化できる電子機器用カードケージ

●フレームセットJFPシリーズと組み合わせることでPCBを収納するカードケージになります。
●PCBの垂直・水平収納はもちろんのこと、電子機器の内部設計にあわせて前後左右あるいは上からとあらゆる方向からPCBを収納することができるように設計されています。
●使用用途に合わせて、卓上や電子機器に格納して有効に利用可能。
●目的のPCBサイズ、収納枚数とその間隔、１枚当りにおけるコネクタの本数などに合わせて機種選定可能

主要材質サイドプレート：アルミ　固定アングル：スチール　カードガイド：m-PPE
色・
外装処理		サイドプレート：B2アルマイト 固定アングル：亜鉛めっき カードガイド：ブラック
各種資料カタログ PDFファイルをダウンロード

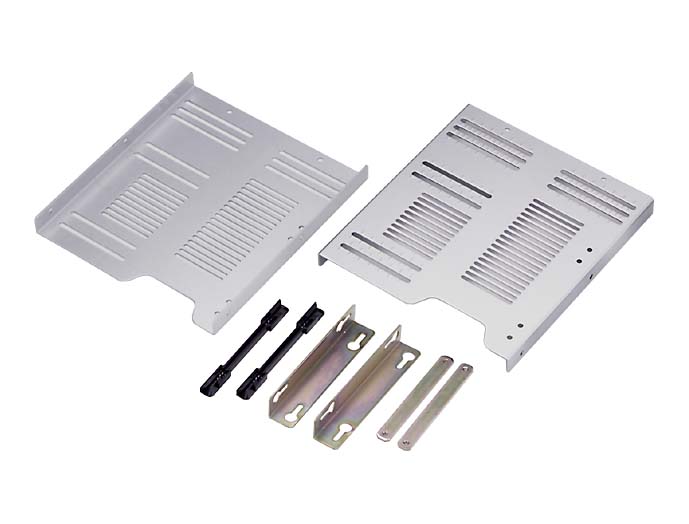

写真はシリーズの代表例になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております。
※ラックの場合、型番をクリックすると、使用できるアクセサリーの一部がページ下部に表示されます。
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		図面ファイル
JFP-1321P ◎1式お問合せ18135210B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---4,560-
JFP-1325P ◎1式お問合せ18135250B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---5,050-
JFP-1921P ◎1式10物質対応18190210B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---5,440-
JFP-1925P ◎1式10物質対応18190250B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---6,100-
JFP-2421P ◎1式10物質対応18245210B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---6,180-
JFP-2425P ◎1式6物質対応18245250B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---7,210-
JFP-3021P ◎1式6物質対応18300210B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---7,270-
JFP-3025P ◎1式10物質対応18300250B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---7,330-
JFP-3521P ◎1式お問合せ18355210B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---7,560-
JFP-3525P ◎1式6物質対応18355250B2アルマイト･亜鉛めっき･ブラックアルミ･スチール---8,970-
