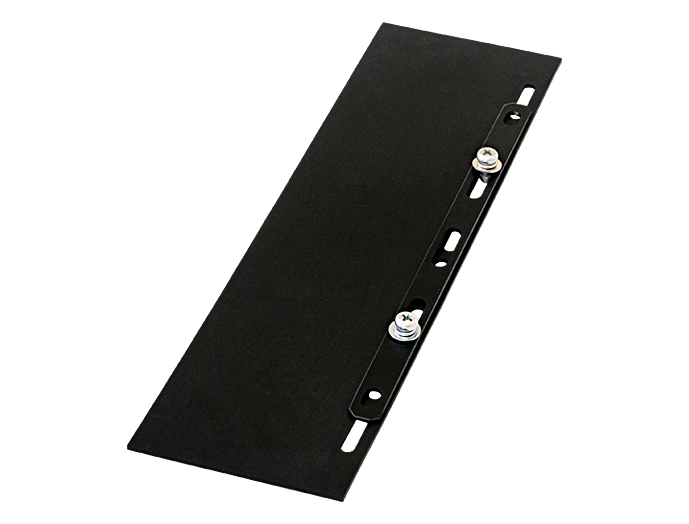

熱遮蔽用 縦型ブランクパネル NPHBP シリーズ

●パネルマウントフレームとラック内側面の隙間を埋め、収納機器の排出する熱が前面側に回りこむのを遮蔽し、冷却効率を向上します。
●スカート部はゴム製なので、側面への通線も可能です。
●ラック寸法W700タイプ、ベンチレーションタイプ専用オプションです。
●NPHBP-28B(2枚入り)/NPHBP-160B(12枚入り)は、1枚が高さ6Uに相当し、42U未満の機種に使用します。
●NPHBP-188A-N1は、適合ラックシリーズの42U(SCRは43U)以上の機種に使用します。

主要材質スチール・ゴム
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書NPHBP-B PDFファイルをダウンロード取扱説明書NPHBP-188A PDFファイルをダウンロード






写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NPHBP-28B 2 10物質対応 80 280 4 ブラック ネオプレンゴム - 0.2 3,860 図面1
