カードロックリテイナ ZVA260 シリーズ

●熱交換に適したガイドシャーシ用のカードロックリテイナです。
●ショックや振動からPCBを守ります。
●PCBには別売のビスセット(ZU2-56×□S-10)を用いるか、接着剤を用いて取り付けます。
●ネジ頭のローレット部に赤色マークが施してあり、マークの見え具合により、ネジの締めつけ状態が一目で解るようになっています。
●ねじをゆるめた時にねじが不用意に脱落するのを防ぐために、シャフトに切りかきがあります。また、ねじ山の一部が無く、衝撃や振動によるねじのゆるみを防ぐために、ねじ山部にロックストリップが塗布されています。

主要材質アルミ
色・外装処理黒色アルマイト
各種資料カタログ PDFファイルをダウンロードリテイナ選定資料 PDFファイルをダウンロード

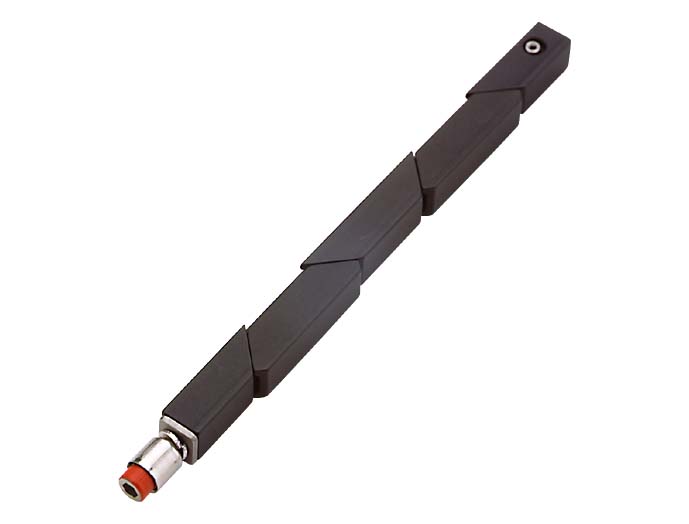

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ZVA260-4ET2LK 1 お問合せ 6.9 6.4 121.9 黒色アルマイト アルミ - - 5,970 -
