カードロックリテイナ Z230/ZA230 シリーズ

●熱交換に適したガイドシャーシ用のカードロックリテイナです。
●細い形状で3点構成のシンプルな構造です。
●ショックや振動からPCBを守ります。
●PCBへの取付には接着剤等を用いて取り付けます。
●ネジをまわすにはカードロックリテイナ用レンチ(Z2040-24)を使用します。

主要材質アルミ
色・外装処理Z230:有色アロジン ZA230:黒色アルマイト
各種資料カタログ PDFファイルをダウンロードリテイナ選定資料 PDFファイルをダウンロード

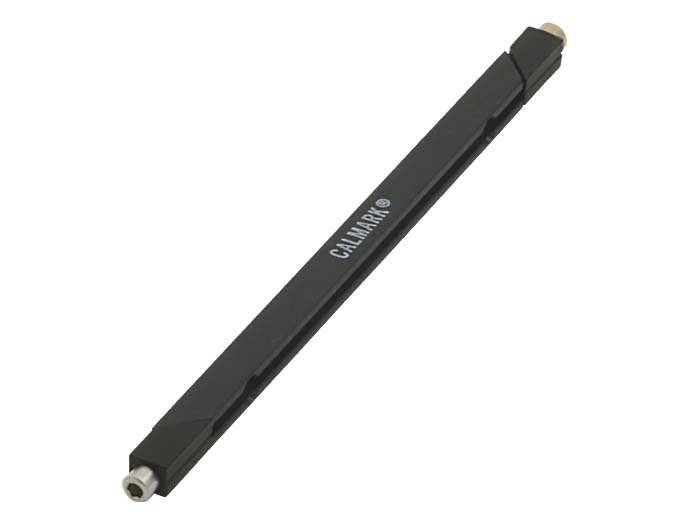

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ZA230-3.80H 1 6物質対応 5.7 5.6 96.5 黒色アルマイト アルミ - - 4,290 -
