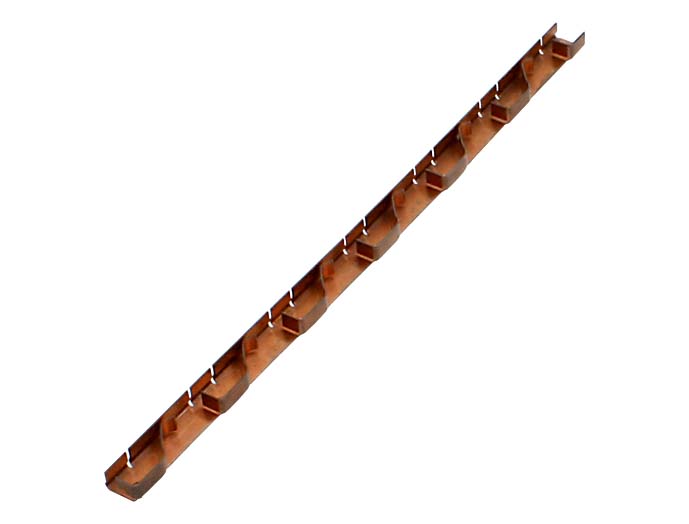

リテイナ(在庫品) Z165/Z166 シリーズ

●PCBを破損させることなく、円滑な挿入と引き抜きを可能する部品です。
●バネ構造なので、ショックや振動からPCBを守ることができます。
●材質がベリリウム銅のため、熱の伝導性や、電気の電導性に優れています。
●Z165とZ166は、形状が対称です。
●シャーシ等への取り付けは、別売のねじ(ZM2X3S-10)を用います。
●適合PCBの厚さは1.6mm/2.4mmです。

主要材質ベリリウム銅
色・外装処理パシベート処理/生地
適合PCB板厚1.6/2.4
各種資料カタログ PDFファイルをダウンロード






写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
Z166-06-8.25 1 6物質対応 8.18 4.6 209.55 生地 ベリリウム銅 Z165と対称形状 0.0101 OPEN PRICE -
