カードエクストラクタ RKP シリーズ

サブラックRKU/RKU2シリーズ用。PCB引き抜きに使用

●使用することで、サブラック等からPCBを容易に引き抜けます。
●サブラックRKU/RKU2シリーズのカードガイド挿入口に合せて設計されており、カードガイドRKPシリーズとの併用は最適です。
●PCBに指定穴を開けてから、付属の波形ロールピンで取り付けます。
●カードの区分け表示をすることができ、ダイモテープの幅6mmをはめこむことができる様になっています。

主要材質ポリアミド6
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード

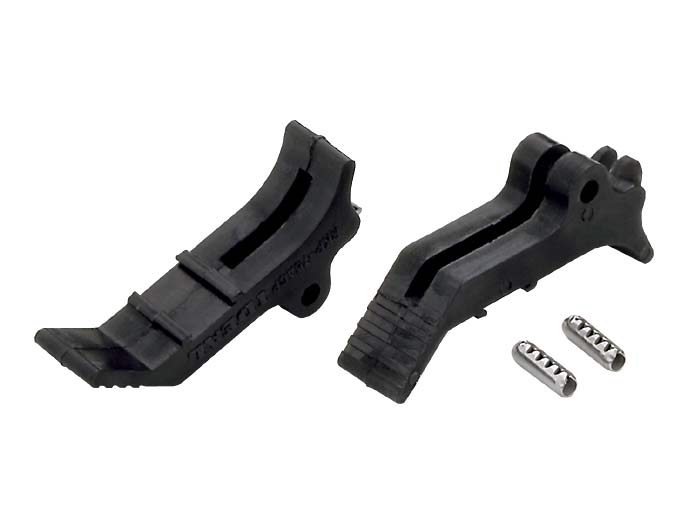

  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。
  • サブラック等からPCBを容易に引き抜けます
  • 取付例
写真は　機種／シリーズの代表例　になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル
RKP-75ACP ◎ 2 10物質対応 9 37 16.9 ブラック ポリアミド6 長さL=8 - 155 -
