PCBホルダータイプB RKM シリーズ

●サブラックRKU/RKU2シリーズ用のプラグインユニットの部品です。
●上下のDフレームの取付溝にはM3六角ナットを挿入しておき、上下の溝ピッチに合せてPCBに丸穴加工をします。
●本ホルダーをPCBにはめこんでからM3×8ポリカーボネートネジで締結します。
●PCBの回路ショートを防ぐ役目も果たします。

主要材質ポリアミド66
色・外装処理乳白色
各種資料カタログ PDFファイルをダウンロード

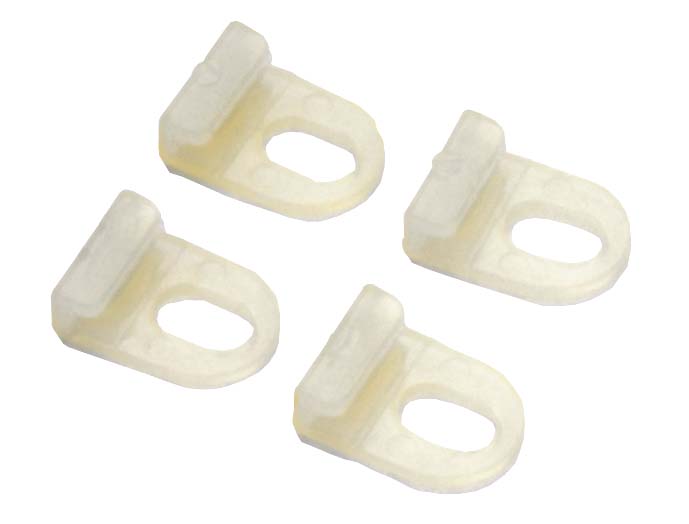

  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。
  • 取付例
写真は　機種／シリーズの代表例　になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		適合製品型番仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル
RKM-3BHB ◎ 4 6物質対応 3.7 11 8 乳白色 ポリアミド66 - 適合サブラックはRKU RKU2シリーズ プラグインユニットはタイプ2 - 530 -
