サブラック FRS シリーズ

この製品は現在、廃番になっております。

●VMEbus対応
●IEC60297-3及びDIN41494第2項の両規格に準拠した19インチサブラックです。(3J及び4Jタイプについては、高さをJISC6010-2(付属書0)に合致させたものです。)
●FRSシリーズとオプションは細部にわたり留意して設計、製作されており、機械的強度にも優れた高品質のサブラックとなっています。
●本体及びアルミ部材は全て導通処理を施しています。
●FRS-□□17F-84IHGの場合、フロントWフレームは挿抜ハンドル(LMシリーズ)が使用できます。(FRS-1317-84IHGは下側のみ)
●豊富な純正オプションを用意しているほか、プリント基板、プラグインユニット、ツーピースコネクタ、VMEbus製品など、多くのアクセサリー製品を豊富に取り揃えています。
●規格に準拠して構造設計されているためプラグインユニット、プリント基板との互換性に優れています。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。

類似製品名:パネルシャーシ、ユニットシャーシ

主要材質アルミ
色・外装処理型番末尾H/N:B2アルマイト 型番末尾G:化成皮膜処理
規格JIS規格 EIA規格
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード組立案内書 PDFファイルをダウンロード

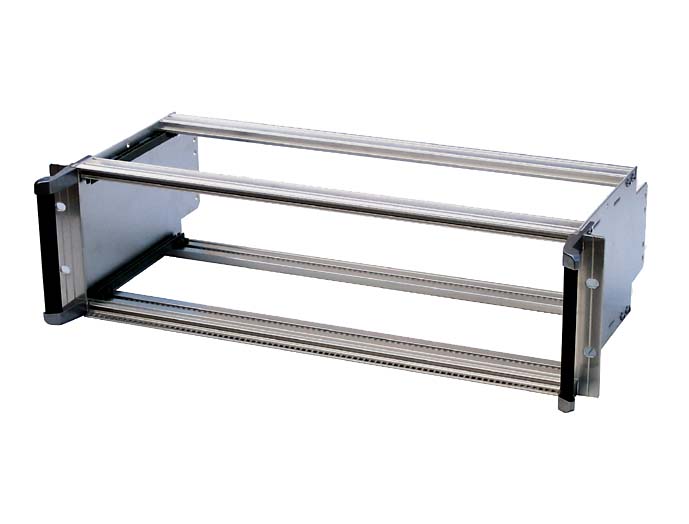

写真は 機種/シリーズの代表例 になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
FRS-1317-84IHG - 1 6物質対応 482.6 132.5 178 EIA 化成皮膜処理 アルミ 3Uシングルハイト挿抜ハンドル対応型 1.3 22,200 図面1
