コネクターフレーム101D FRP シリーズ

この製品は現在、廃番になっております。

代替型番はコチラになります。

●サブラックFRSシリーズ用の内装用アクセサリーです。

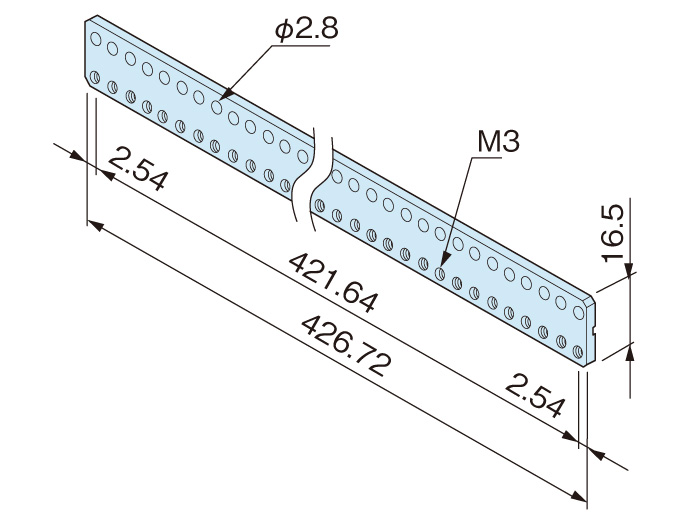

●エッジボードコネクタ(取り付けピッチ102.4mm)を取り付けることができるフレームです。
●5.08mmピッチでM3タップ加工を施しています。
●化成皮膜処理を行うことで導通性を持たせています。

主要材質アルミ
色・外装処理化成皮膜処理
各種資料カタログ PDFファイルをダウンロード

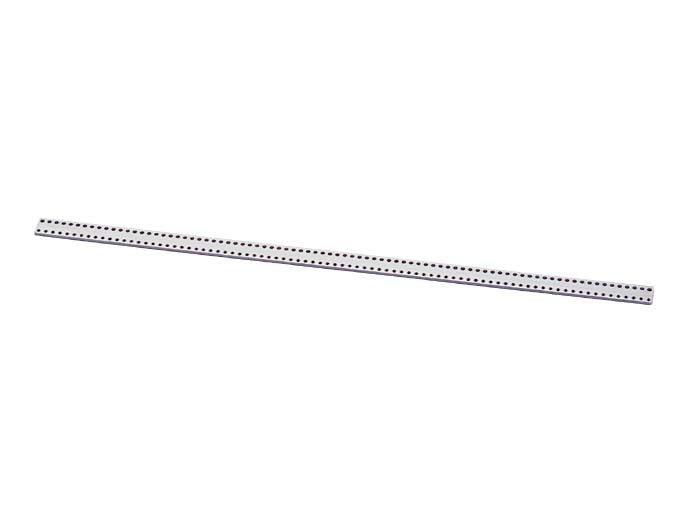

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
FRP-84CW-101D - 1 6物質対応 426.72 16.5 2.3 B2アルマイト アルミ FRS-13□□-84AHG FRS-13□□-84IHG - 0.037 1,790 -
