シェルタイプケース GP シリーズ

シンプルで標準的なケース、前後面パネルタイプ【高品質なドイツOKW社製】

●シンプルで基本的なシェルタイプの電子機器用プラスチックケースです。
●凹凸かみ合わせ式の構造が、丈夫でタイトな勘合部を実現しました。
●ケースの前後面は加工が容易なアルミパネル仕様です。
●内部には、垂直に基板を実装するための溝があります。
●基板取付用のボスは上下カバに設けられています。
●前後面パネルタイプです。
●同形機種に、前面パネルタイプのGNシリーズ、前面パネル電池ボックス付タイプのGOシリーズがあります。
●計測・制御・医療・研究用の、周辺機器としてインタフェース、スイッチボックス、モデム等に幅広く使用できます。

主要材質上カバー・下カバー:ABS パネル:アルミ
色・外装処理上カバー・下カバー:オフホワイト パネル:ブラック
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロード

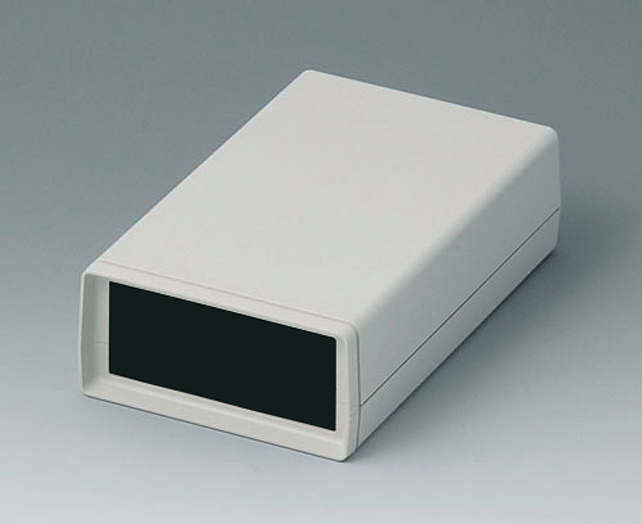

写真は 機種/シリーズの代表例 になります。

詳細

オンラインショップ販売製品
 直営オンラインショップ
【ショップアイデアル】にて販売中!URLをコピーして貼り付けてください

 https://shop-ideal.jp/SHOP/173879/174049/list.html

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
GP-20-WM1 1 10物質対応 95 45 158 オフホワイト・ブラック ABS・アルミ - 0.166 3,690 図面1    図面2
