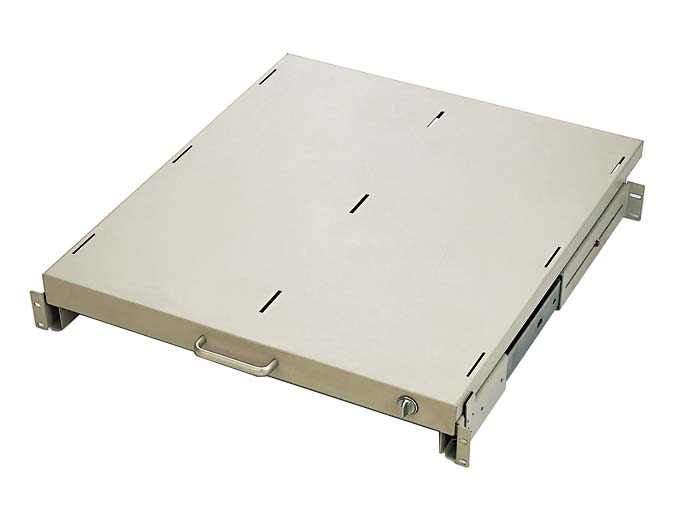

重量用スライドスチールテーブルワイド NHDT シリーズ

●スライド可能な横幅の広い重量用棚です。
●四角穴を利用することにより機器固定ベルト(別売)による簡易固定が可能です。
●棚を最大まで引き出した時には自動的にロックが掛かり、ラックの奥までしまい込んだ時にはスライドカムロックによりロックすることができます。
●取り付けは19インチ仕様のままでは取り付けることができません。NAC/NFCシリーズのラック構成部品のブラケットを使用せずに、パネルマウントフレーム等を組み込む必要があります。

類似製品名:スライド式台板、スライド式シェルフ、スライドトレイ、スライド棚板、スライド棚

主要材質スチール
色・外装処理ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量73~88kg
規格EIA規格
各種資料カタログ PDFファイルをダウンロード




写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NHDT-7075S 1 お問合せ 627 87.9 750 EIA ホワイトグレイ スチール - 13 81,500 図面1
