伸縮サポートアングル(L型レール) NPSAT シリーズ

●19インチパネルマウントだけでは安全に実装できない機器を支える金具です。
●伸縮できるので、当社の多くのラックシリーズに取り付けできます。
●1U(44.45mm)に収まる寸法に設計されています。
●機器全体の重量を平均的に支えることができます。
●別売の収納棚を取り付けて運用することができます。

主要材質スチール
色・外装処理ブラック
搭載可能質量60kg/2本
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

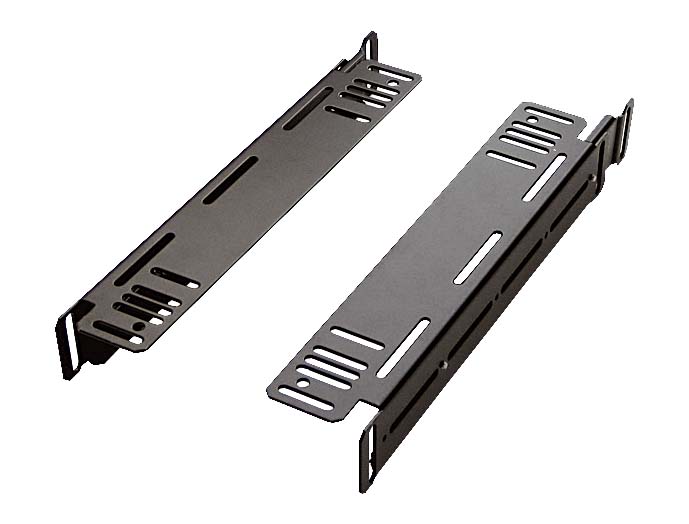

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NPSAT-5575 1式 10物質対応 55 44 572~772 ブラック スチール - 2.2 7,650 図面1
