スライドレール C-2038 シリーズ

●重量物用の三段引きスライドレールです。
●三段引き構造の一部にアルミニウム製メンバーを使用したスライドレールです。
●C-305シリーズのスライドレールの定格荷重をさらに高めたものです。
●所定トラベルでロックがかかるフロントディスコネクトロック機構をそなえ、ロックを解除すると抜いたり、しまいこんだりすることができます。

主要材質スチール・アルミ
色・外装処理亜鉛めっき
各種資料カタログ PDFファイルをダウンロード

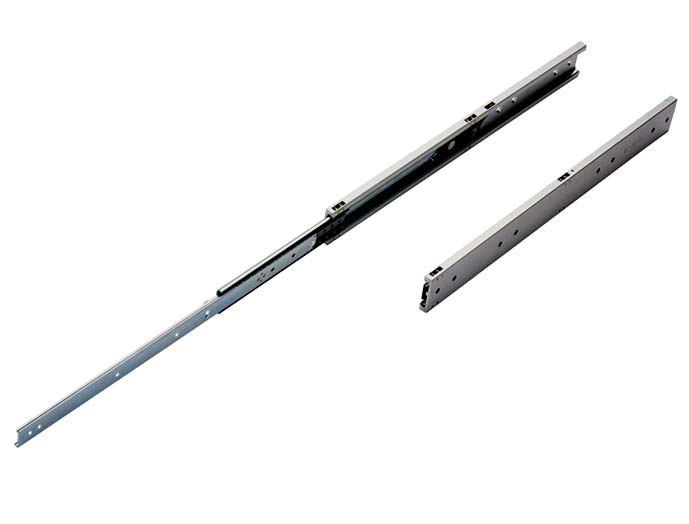

写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
C-2038-22 [A] 2 対応 12.5 50 584 亜鉛めっき スチール - 1.9 16,300 図面1
