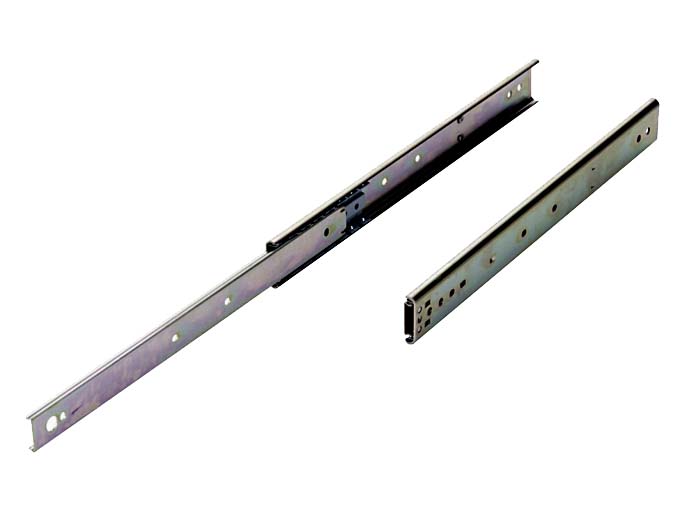

スライドレール C-203 シリーズ

●サブラックFBSシリーズ用の外装用アクセサリーです。
●二段引きのスライドレールです。
●スライドレールにフリクションストッパーが設けられており、所定トラベル距離まで出ると止まります。
●フリクションストップのかかったところで極めて強い力でさらにインナーメンバーをひっぱると、抜けるようになっています。
●スライドレールを取り付けるねじ類については、スライドレールブラケット側に一緒にセットされています。
●19インチラックへ取り付けるには別売のスライドレールブラケットが必要です。
●インナーメンバーは奥にしまい込んだ際には停止機構が無いため止まりません。
●19インチラック規格寸法である、FBS-1384ー□□□に取り付け可能です。
●FBSシリーズへの取り付けには、使用するスライドレールの取り付け孔寸法に合わせて、FBS標準本体両側のDフレームのセンターにM4タップ加工が必要です。
●スライドレールを組込む場合は、FBS標準本体に付属されているスペーサをスライドレールと本体の間及びスライドレールとブラケットの間にはさみ込みます。

主要材質スチール
色・外装処理亜鉛めっき
各種資料カタログ PDFファイルをダウンロード


写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
C-203-14 2 10物質対応 9.5 35.3 355.6 亜鉛めっき スチール - - 0.68 4,610 図面1
