サイドフレーム RKO シリーズ

●ガイドマウントフレーム等を取り付ける場合に、Hフレームに取り付けます。
●最大サイズのサポートアングルより短いサポートアングルを取り付けできる位置に、ガイドマウントフレーム取付用ねじ穴が設けられています。
●特設溝にはクッションナット(PNO-13CN5)を挿入できます。

主要材質アルミ
色・外装処理B2アルマイト
各種資料カタログ PDFファイルをダウンロード

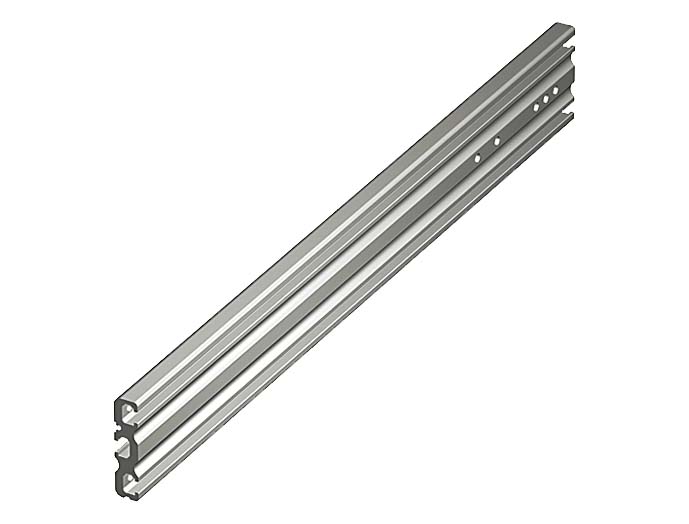

写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
RKO-710SF-M5 [B] 2 対応 12 604 54 B2アルマイト アルミ DIG・RKC(D710) RKD(D880) RKDN(D880) - 1.4 6,420 図面1
