エボテック ODA/ODB シリーズ

堅牢な構造と丸みをおびた柔らかな現代的デザインの卓上型/壁掛型電子機器用プラスチックケース

●堅牢な構造と、丸みをおびた柔らかな現代的デザインの卓上型/壁掛型電子機器用プラスチックケースです。
●堅牢な構造と高い耐久性は、厳しい作業環境での使用に適しています。
●丸みをおびた柔らかい輪郭がエレガントな印象を与えるデザインです。
●箱型と、人間工学に基づいた12°の角度をつけた傾斜型から選べます。
●傾斜型は、上カバー凹部なしと、有りの2種類から選べます。凹型有りの構造はメンブレンスイッチを保護します。
●上カバー操作面には、スイッチやプッシュボタン、タッチ・パネルを取り付ける為の広い領域を用意しています。
●加工の容易な形状です。
●UV耐性を備えたUL94V-0適合ASAの樹脂素材を使用しています。
●滑り止めおよび下カバーねじ穴を塞ぐための、ゴム製のフィートが付属しています。
●別売のDINレール用留め具(ODR-FT-WM)を取り付けると、DINレール35mm(DIN EN60715 TH35 またはG32)への取り付けが可能になります。
●使用用途は、測定および制御工学、制御技術、医療および検査技術、環境技術、情報技術、IoT / IIoT、ゲートウェイなど多種多様な環境で使用できます。

主要材質ASA+PC-FR
色・外装処理オフホワイト
3D PDF図面ファイルの図面2は、3DPDFとなります。
各種資料カタログ PDFファイルをダウンロード加工ご案内 PDFファイルをダウンロードサンプルご依頼方法 PDFファイルをダウンロード

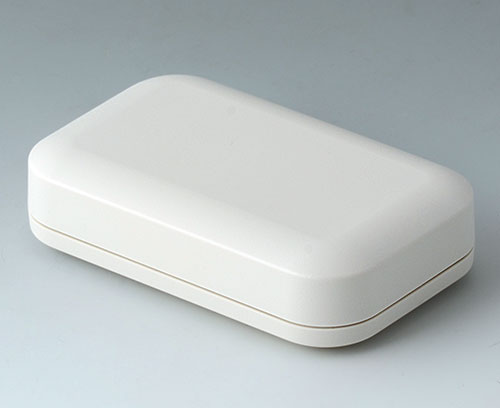

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ODA-1026F-WM 1 10物質対応 62.2 26 100.2 オフホワイト ASA+PC-FR 箱型 0.06 3,940 図面1    図面2
