キャビネットラック RKC シリーズ

【新型】ロングセラーの放送・映像 FA向け19インチラックの最新モデル

●優れた機能性を持つアルミフレーム19インチラック
●フレーム構造のラック本体枠と、仕様によって使い分けることができる別売の外装板を組み合わせて使用します。
●プレートセットのノーマルタイプは、ラック後面上部のベンチレーションパネルから自然放熱される構造
●プレートセットのベンチレーションタイプは、天板の開口部から自然排気される構造
●発売当初からのデザインを踏襲し、互換性等にも配慮
●ラック底面のフラット化とアンカー穴を追加
●軽量であるため、運搬や設置等の作業の負担が軽減
●サイズと外装板のバリエーションが充実
●着脱が容易で軽量な外装板
●外装色は2色から選択可能

主要材質アルミ・スチール
色(フレーム部)シルバーアルマイト/ブラックアルマイト
静止荷重500kg
規格JIS規格 EIA規格
備考ウイスカ対策対応可能 グリーン購入法適合(GPNエコ商品ねっと掲載)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード付帯サービス PDFファイルをダウンロード

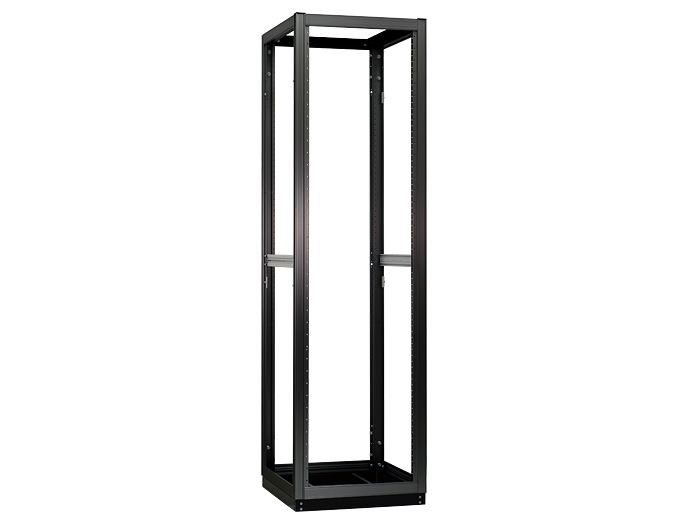

写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

各部詳細

Hフレーム
●ラック前面側にある19インチマウント部のねじ穴だけでなくサポートアングル等の各種アクセサリーを取り付けできるねじ穴も空いています。
●19インチマウント部には機器実装時の位置決め目に役立つ刻印が1Uごとに付いています。(ただしEIAの機種のみ)

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RKC-205E-81N1 [B] 1 対応 570 2050 810 EIA 42U ブラックアルマイト アルミ・スチール - 41 150,700 図面1    図面2
