ブレーカーパネル(ブレーカー1個型) BSP3 シリーズ

サーキットブレーカーが1個組み込まれた、19インチマウント型1Uサイズのブレーカーパネル

●サーキットブレーカーが1個組み込まれた、19インチマウント型1Uサイズのブレーカーパネルです。
●サーキットブレーカーは、15A/20A仕様から選択可能です
●アースポイントを設けています。
●ケーブル整線用に、インシュロックタイ等で固定できる突起(穴付)を設けています。
●ブレーカーの誤操作を防止する透明カバー付です。

主要材質スチール

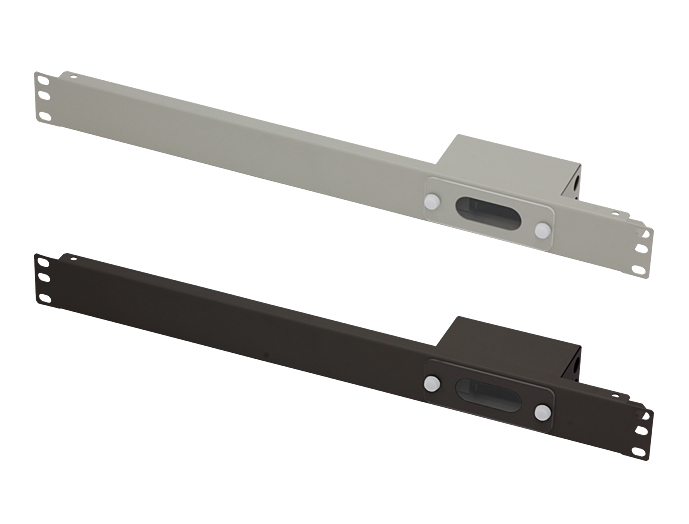

色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

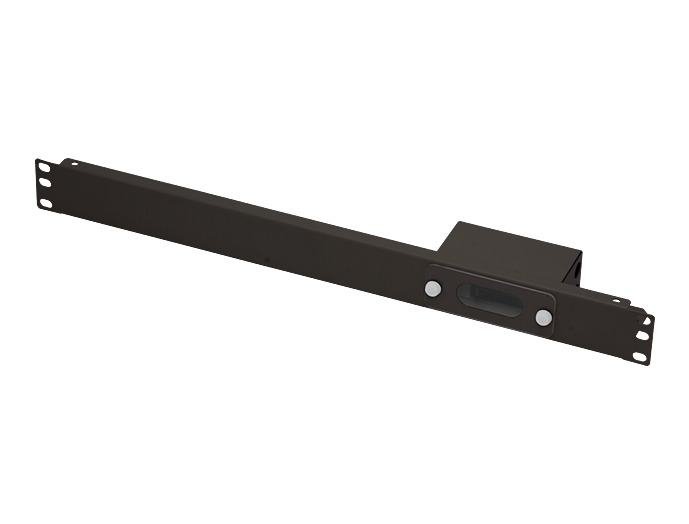

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理

質量
(kg)
標準価格
(税抜)
図面ファイル
BSP3-042010-N1 1 6物質対応 482 43.7 65 JIS・EIA ブラック 高さ1U 0.6 15,300 図面1
