ケーブルトレイ NDCT シリーズ

ケーブルをラックの前後方向(水平)に載せることができるトレイ

●大量の通信ケーブルをラック内側面でラックの前後方向(水平)に載せることができるトレイです。
●ラックの内部フレーム(マウントフレーム)の外側に取り付けできます。
●中央部が開口しているので、下方向への配線が可能です。
●結束バンド(NPHLS-15R□)やインシュロックタイ等でケーブルを固定できる穴を設けています。
●水平方向の配線の場合、約60本のLANケーブル(φ5.5mm)を載せることが可能です。

主要材質スチール
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

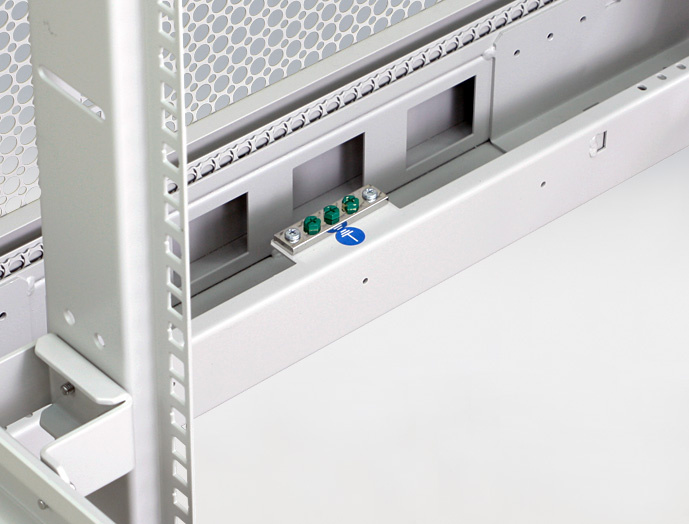

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
質量
(kg)
標準価格
(税抜)
図面ファイル
NDCT-7090N1 1 10物質対応 73.2 43.4 700 ブラック スチール 1.2 6,550 図面1
