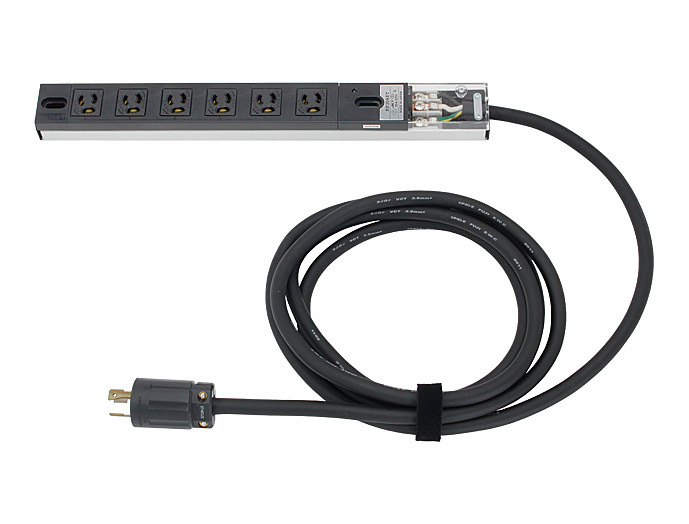

コンセントバー(100V 20A) DZ シリーズ

高さ403mm、19インチマウント(1U)も可能なコンセントバー

●100V仕様で最大20Aまで使用できるコンセントバーです。
●ラックに収納された多くの機器にAC電源を供給することができます。
●コンセント口数は、6個です。
●コンセントは抜け止め式のため、プラグ抜けを未然に防止します。
●接地型、接地無しの一般プラグが使えます。
●4分割サーバーラックSSR2シリーズへの固定方法は取付穴を利用したねじ止めになります。ピッチが合えばM5のねじ穴に対して付属のねじで固定できます。
●別売のコンセントバー取付パネル(DZO-1UPN1)に取り付けると19インチパネルマウントが可能です。
●別売のコンセントバー取付金具(DZO-1□50JB)を使用した取付も可能です。
●通電表示が一目で分かるLEDランプを標準装備しています。(特別注文にてLEDランプが無いタイプを販売可能)
●端子台は結線状態が一目で分かる透明カバーになっています。
●外側のケースは強固なアルミ合金及び衝撃に強い熱可塑性樹脂を使用し、プラグ差込口及びねじ端子部には熱に強い熱硬化性樹脂を使用した安全な構造です。
●外装色が、青または赤色の機種は、25本以上からご注文を受付いたします。

定格AC125V 20A
ブラック/ブルー/レッド
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード








写真は 機種/シリーズの代表例 になります。
専用アクセサリー
共通アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
外装色 図面ファイル
DZ-1002006C 1 10物質対応 28.5 403 44 100V 20A 6口 コンパクトタイプ 1.3 18,600 ブラック 図面1
