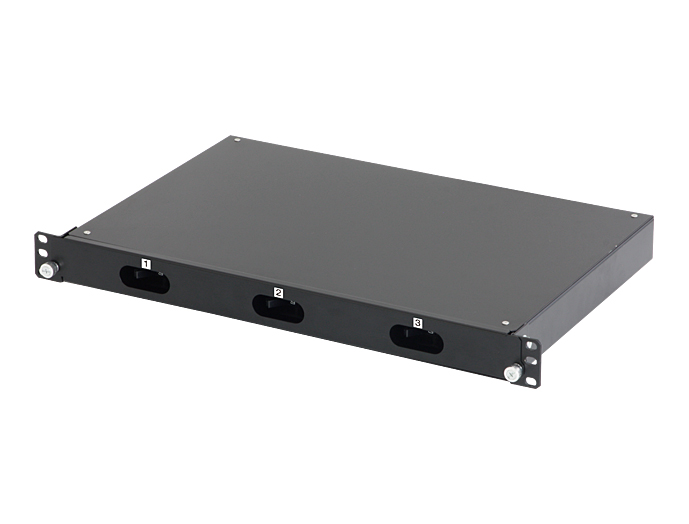

ブレーカーボックス BSB2 シリーズ

●AC100V/200V、20A/30Aを3系統で入出力できる1Uブレーカーボックス

●AC100V/200Vの19インチマウント型1Uサイズのブレーカーボックスで20A/30Aを3系統で入出力できます。
●ラックに取り付けたままでブレーカーボックス本体を引き出しできるので、メンテや配線作業が容易です。
●背面は大きく開口しており、ケーブルの入線に広いスペースを用意しています。
●背面側に接続したケーブルは、インシュロックタイ等でしっかりと固定でき、引き出し時しまい時にスムーズに出し入れできます。

定格AC100V/200V 20A/30A 3系統
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード




写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

質量
(kg)
標準価格
(税抜)
図面ファイル
BSB2-100303-N1 [A] 1 対応 482 43.7 294.5 JIS・EIA AC100V 30A 3系統 高さ1U 4.9 58,300 図面1    図面2
