ラッチ付スライド収納棚 RSWF2 シリーズ

●棚面がスライドできる19インチマウント型の収納棚で、EIA規格に準拠しています。
●JIS規格のラックにも取り付けできるように、取り付け穴を設けています。
●ラッチが確実に棚をロックする為、地震やラックの移動時の飛び出しを防止します。
●ハンドルを持って棚を引くだけでラッチのロックが解除できる特別な機構を採用しています。(特許出願中)
●棚の四角穴を利用すれば機器固定ベルト(別売RAKBシリーズ)による簡易固定が可能です。
●引き出し時にはスライドレールにロックが掛かり、ロックを解除することで棚を取り外せます。
●棚を上下反転させて本体に取り付ければ、引き出しとして使用できます。
●別売のケーブルキャリア(RACC-550)を後面に取り付けできるので、負荷が掛からず電子機器からのケーブルを固定できます。

類似製品名:スライド式台板、スライド式シェルフ、スライドトレイ、スライド棚板、スライド棚

主要材質スチール
色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量18kg
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

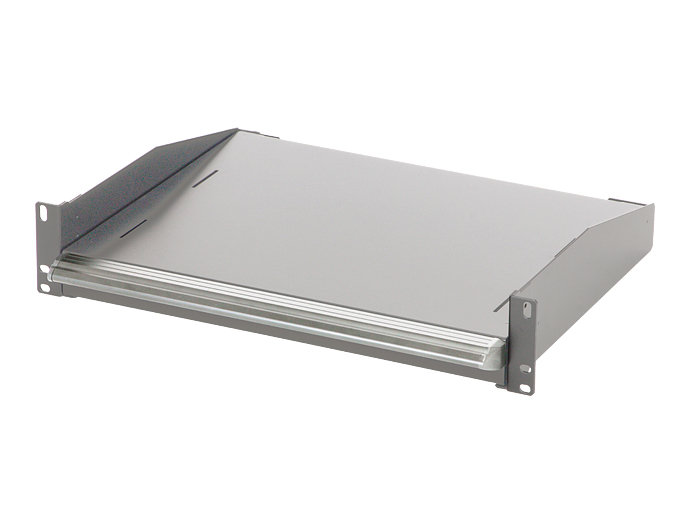

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RSWF2-0849L-WG 1 10物質対応 482 88.1 526.3 EIA ホワイトグレイ スチール 高さ2U ※JIS取付可能 6.6 24,400 図面1
