ブレーカーパネル(ブレーカー+コンセント型) BSP3 シリーズ

15A仕様のサーキットブレーカー1個とコンセントが組み込み配線された、19インチマウント型1Uサイズのブレーカーパネル

●15A仕様のサーキットブレーカー1個とコンセントが組み込み配線された、19インチマウント型1Uサイズのブレーカーパネルです。
●コンセント数は、2個(前面のみ)と、5個(前面と後面)から選択可能です。
●アースポイントを設けています。
●ブレーカーの誤操作を防止する透明カバー付です。
●後面のスキントップクリックで、入/出力電源ケーブルを固定できます。
●適合ケーブル径は、φ6~φ13です。

主要材質スチール

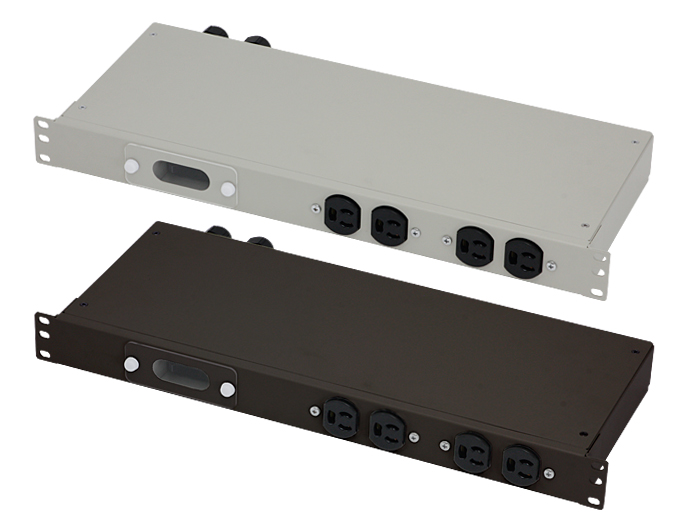

色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

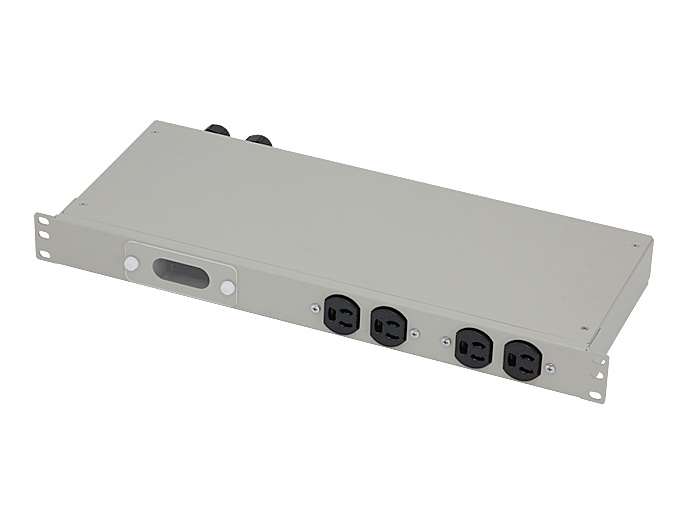

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理

質量
(kg)
標準価格
(税抜)
図面ファイル
BSP3-041512-WG 1 6物質対応 482 43.7 216 JIS・EIA ホワイトグレイ 高さ1U 2.3 42,200 図面1
