ロックテイナー（在庫品） ZB-127 シリーズ

●厚さ1.6mmのPCBを固定できる金具です。
●ねじをまわすことでPCBを適確に締め付けできます。
●シャーシ等にねじ止めできる取付穴が設けられています。
●PCBを押さえ付けるカムは板バネ構造になっており、比較的緩やかな振動や衝撃からPCBを守ることができます。
●PCBのアースやグラウンド接続に対応するため、材質にベリリウム銅を使用しています。

主要材質ベリリウム銅／鋼板
色・外装処理生地
適合PCB板厚1.6
各種資料カタログ PDFファイルをダウンロード

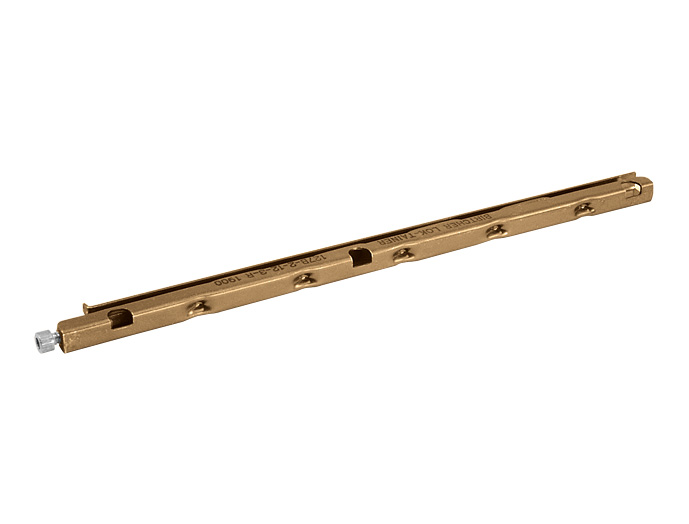

  • 写真は　機種／シリーズの代表例　になります。
  • 写真はシリーズの代表例になります。
  • 取付例
写真は　機種／シリーズの代表例　になります。

ラインナップ

※◎配送センター在庫品　◯組立品/工場在庫品　●受注生産品/取寄品　△在庫限り品（生産中止）　※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ（DXF）のダウンロードには、
ログイン / 会員登録が必要です。
型番在
庫		販売
単位
(1ｾｯﾄ)		RoHS
指令		幅
(mm)		高さ
(mm)		奥行
(mm)		色
外装処理		主要
材質		仕
様		質量
(kg)		標準価格
(税抜)		 図面ファイル 購入
ZB-127B2-101L △ 1 お問合せ 7.85 5.54 127 生地 ベリリウム銅 - - 7,200 -
