ウェッジロック ZB-42-5 シリーズ

●熱交換に適したコールドプレート用のPCB固定金具です。
●5点構成のシンプルな構造です。
●ショックや振動からPCBを守ります。
●スプリングを内蔵しているので、ねじを締めた後、緩めても元の形状に復元されます。
●ロックナット付なので、ねじを緩めた際、不用意にねじが脱落してウェッジとボディがバラバラになるのを防げます。
●ねじまたは接着剤を用いてPCBに取り付けます。
●ねじをまわすには別売のカードロックリテイナ用レンチ(Z2040-24)を使用します。

主要材質アルミ
色・外装処理有色アロジン
各種資料カタログ PDFファイルをダウンロード

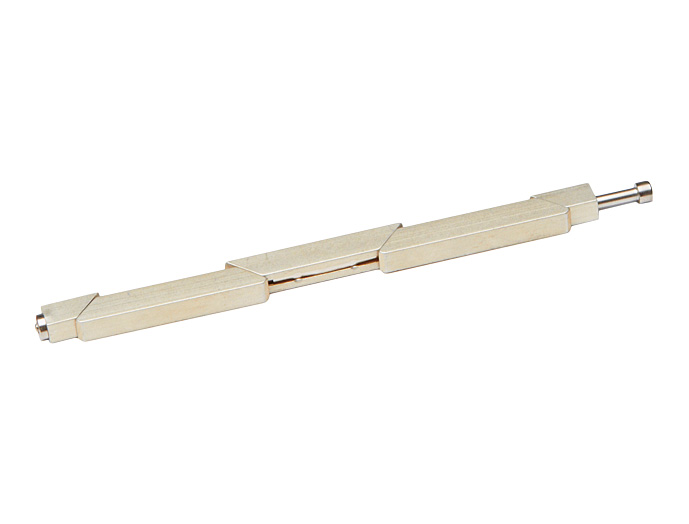

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ZB-42-5-10LNM 1 お問合せ 5.72 5.72 127 有色アロジン処理 アルミ - - OPEN PRICE -
