ウェッジロック ZB-40-5 シリーズ

●熱交換に適したコールドプレート用のPCB固定金具です。
●5点構成のシンプルな構造です。
●ショックや振動からPCBを守ります。
●スプリングを内蔵しているので、ねじを締めた後、緩めても元の形状に復元されます。
●別売のビスセット(ZU2-56X□S-10)または接着剤を用いてPCBに取り付けます。
●ねじをまわすには別売のカードロックリテイナ用レンチ(Z2040-24)を使用します。

主要材質アルミ
色・外装処理有色アロジン
各種資料カタログ PDFファイルをダウンロード

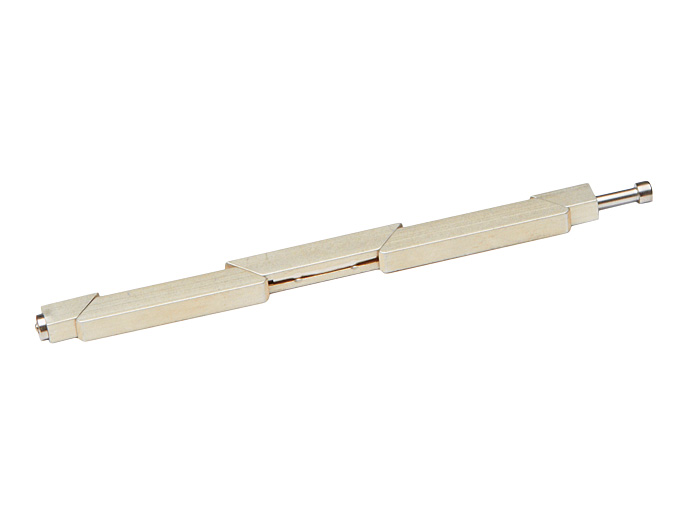

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
ZB-40-5-17 1 お問合せ 6.6 5.72 215.9 有色アロジン処理 アルミ - - OPEN PRICE -
