収納棚(棚板) RH シリーズ

ノーマルタイプと、放熱穴付タイプの2種類の、19インチパネルマウント型の収納棚(棚板)

●19インチマウントタイプの収納棚で、JISまたはEIA規格に準拠しています。
●ノーマルタイプ(RH-□□□□-□□)と、放熱穴付タイプ(RH-□□□□H-□□)の機種があります。
●長丸穴またはT字形の穴を利用すれば、機器固定ベルト(別売RAKBシリーズ)による簡易固定が可能です。
●後面に、結束バンドを取り付ける穴があいています。
●棚は逆向きに取り付けることも可能です。
●50mmピッチで、マウントブラケットから棚を前後に移動可能です。
●サポートアングル(L型レール)を取り付けた場合にも、有効高さ内におさまるよう設計されています。(後方には移動できません)

類似製品名:棚板、台板、シェルフ、トレイ、中棚

主要材質スチール
色・外装処理ブラック(マンセルN1.0)/ホワイトグレイ(マンセル7.5Y7.4/0.8)
搭載可能質量15~50kg
規格JIS規格 EIA規格
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

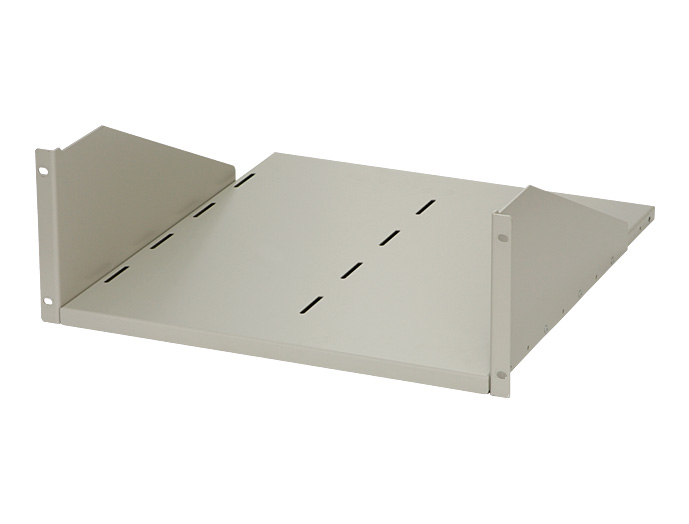

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RH-4U50-WG 1 10物質対応 482 177 500 EIA ホワイトグレイ スチール 高さ4U 4.9 9,580 図面1
