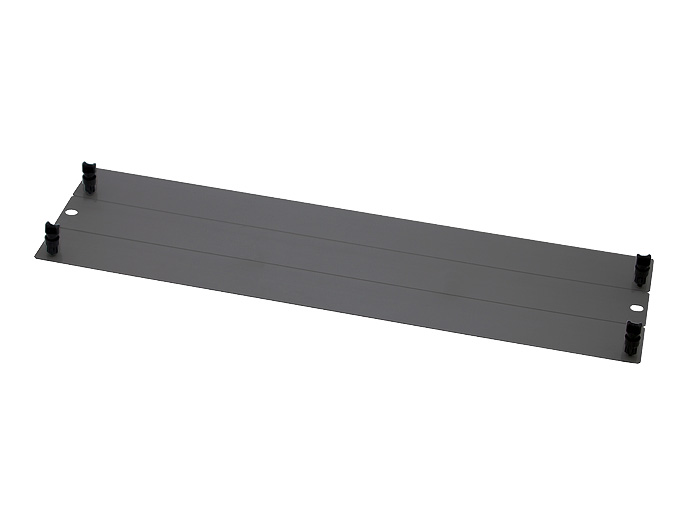

ディバイダブルブランクパネル(熱遮蔽用) NPDBP シリーズ

●熱対策用の安価なブランクパネルです。(スチールやアルミ製のブランクパネルと比べ、およそ半額の価格です。※当社比)
●ラックの機器未搭載箇所に取り付けることで、収納機器の排熱がラック前面側に回りこむのを遮蔽し、機器の冷却状況を改善します。
●パネルの材質には難燃性の素材(UL94V-0適合ポリカーボネート)を使用しています。
●1Uごとに切れ目が有り、手で引き裂くことで1Uまたは2U高さのブランクパネルとしても使用できます。
●ラックのパネルマウントフレーム(板厚2mm)の四角穴(9.6mm角)への取り付けには着脱が容易な付属のパネルラッチを使用します。
●外装色は、「透明」と「ブラック(不透明)」の2色です。

主要材質UL94V-0適合(難燃性)ポリカーボネート
色・外装処理透明/ブラック(不透明)
規格EIA規格(ユニバーサルピッチ)
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード




写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NPDBP-1UX3V0-B 1 10物質対応 482 132.6 1 EIA ブラック(不透明) UL94V-0適合(難燃性) ポリカーボネート 高さ1~3U 0.08 2,150 図面1
