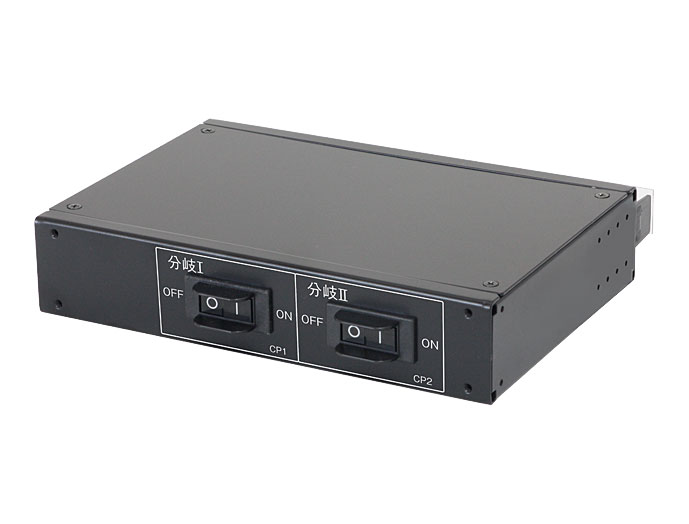

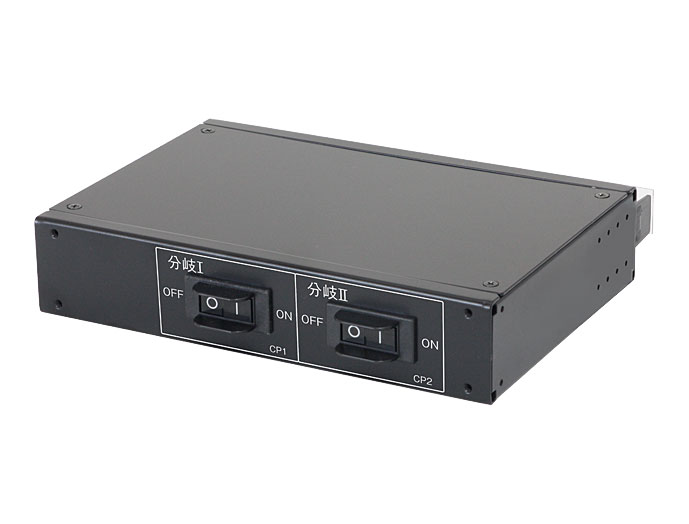

1U小型2分岐ユニット DBU シリーズ

●125V max 30Aの入力を2系統(125V max 20A / 125V max 20A)に分岐できる小型ユニットです。

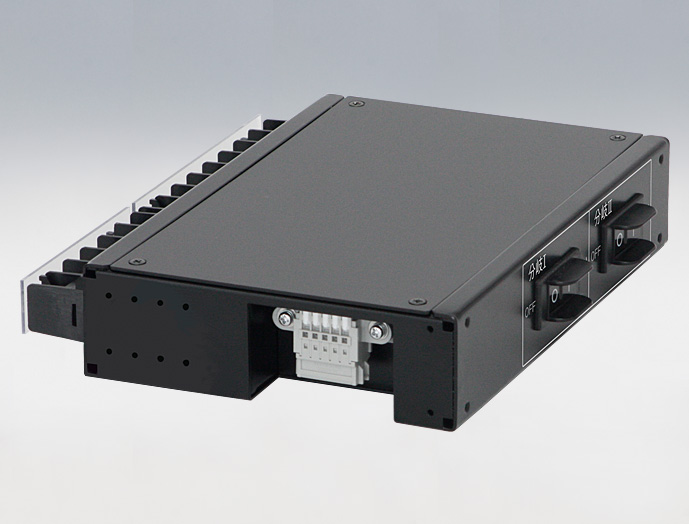

●警報スイッチ内蔵のサーキットプロテクタ(CP)により、CPトリップの警報システムを簡単に構築できる中継コネクタを搭載しています。
●ラックのパネルマウント部やサイドフレーム、グランドプレート等への多様な取付方法に対応しています。

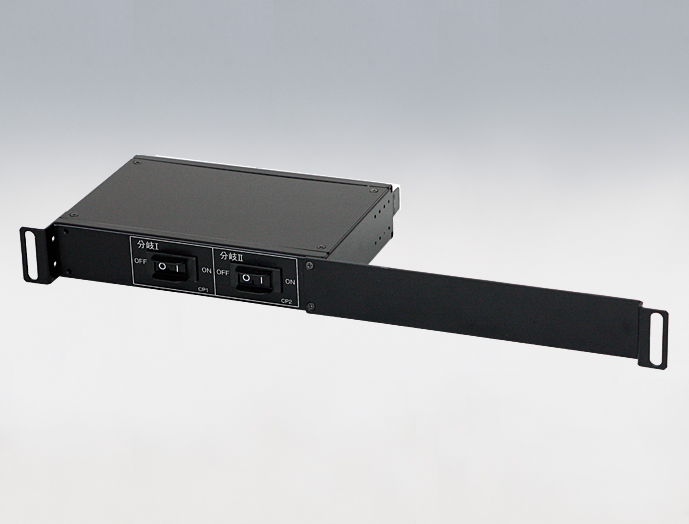

●付属のDBU連結金具を使用すると、1U高さで本体2台をラックマウントできます。

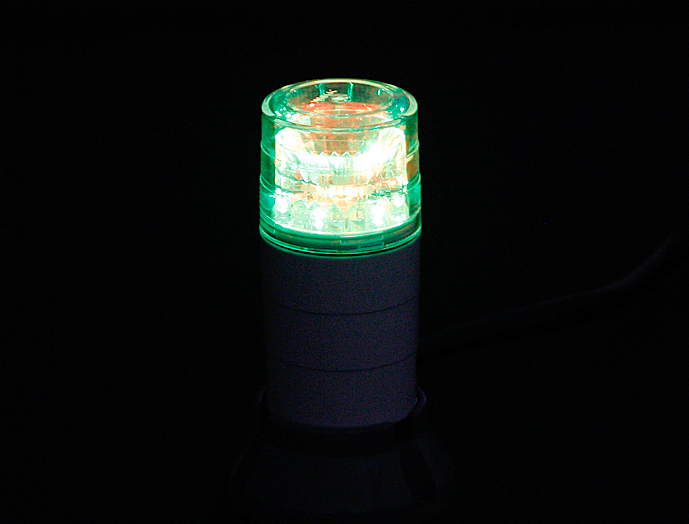

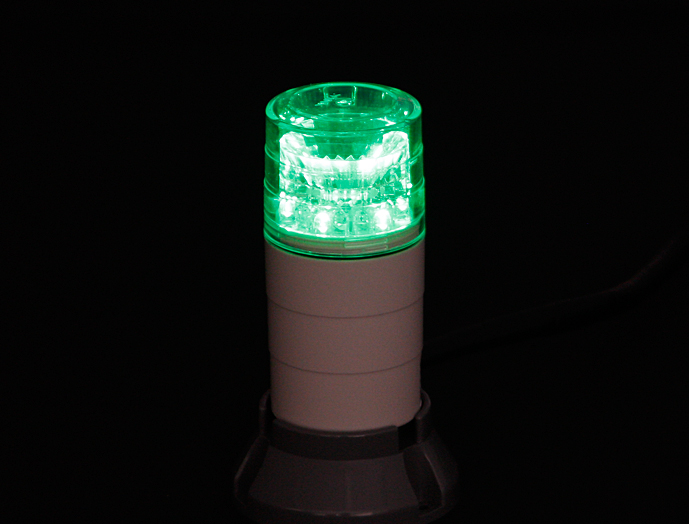

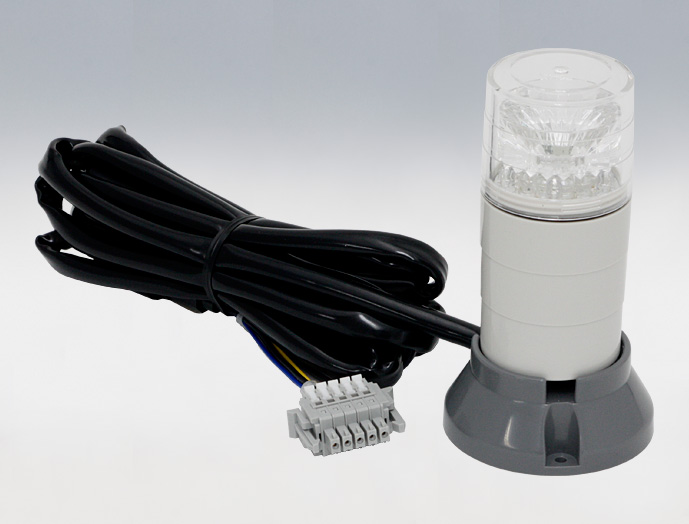

●小型LED回転灯(別売 DBUO-VL04M100)を左側面の中継コネクタにワンタッチコネクトするだけで、簡単に警報システムとして使用できます。

仕様入力:125V 30A 端子台 出力:125V(2分岐) 端子台 20A
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード









写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番製品名
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
適合製品型番
質量
(kg)
標準価格
(税抜)
図面ファイル
DBU-125302 1U小型2分岐ユニット 1 6物質対応 210 43.6 180.6 - - 1.2 47,400 図面1
