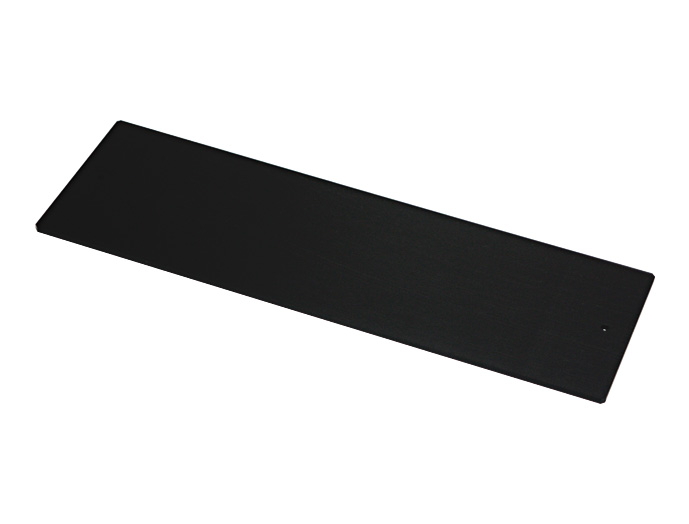

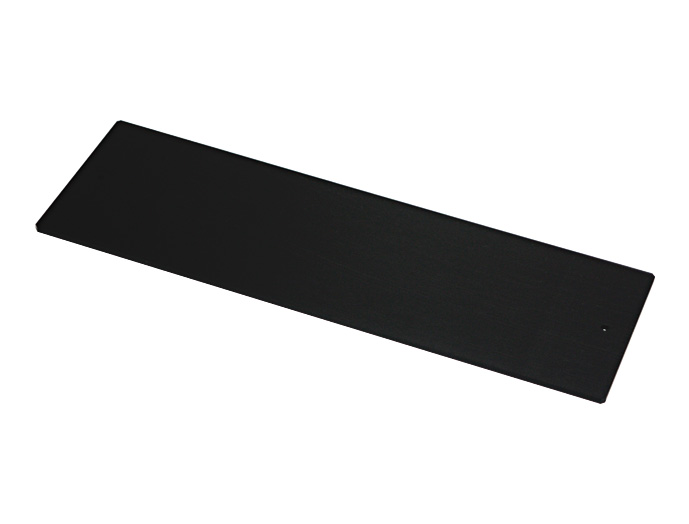

入線用樹脂ボトムグランドプレート SSO シリーズ

●ラック下面からのほこりの侵入を防ぎながら入線が可能です。
●樹脂プレートの任意の位置に穴を開けて、下面への通線を可能にします。
●床下への小さな部品等の落下を防止します。
●床下からの空気を遮蔽できるので、空調効率を上げることができます。
●別売のボトムグランドプレート3(SSO-□□□□BGP3NもしくはSCO-□□□□BGP3)の前後プレート1枚を使用せず、代わりに入線用樹脂ボトムグランドプレートを取り付けます。
●同形機種に、スカート部がブラシのSSO-□□BGP3-Bシリーズや、別売の巾着(SSO-121220KCP)を取り付けるSSO-□□BFP3-Cシリーズがあります。

主要材質ポリアセタール
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード



写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-60BGP3-P [A] 1 対応 368 5 149 ブラック ポリアセタール SNR2・SSR2・SSRG・SSRH(W600) - 0.45 5,790 図面1
