熱遮蔽用 スポンジパネル SSO シリーズ

●パネルマウントフレームとラック内側面の隙間を埋め、収納機器の排出する熱が前面側に回りこむのを遮蔽し、冷却効率を向上します。
●スカート部はエプトシーラー製のスポンジ状クッションゴムで、2層に分かれたスポンジの間を通すことで側面への通線が可能です。
●ラック寸法W700タイプ、ベンチレーションタイプ専用オプションです。
●パネルマウントフレームの組込み位置が、ラック前面より90.5mmの場合のみ取付可能です。(熱遮蔽用上下ブラシパネルは取付できません。)
●同形機種に、、スカート部がブラシのSSO-2□00HBB-BKシリーズや、スカート部がゴムのSSO-2□00HBR-BKシリーズがあります。

主要材質スチール・エプトシーラー
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

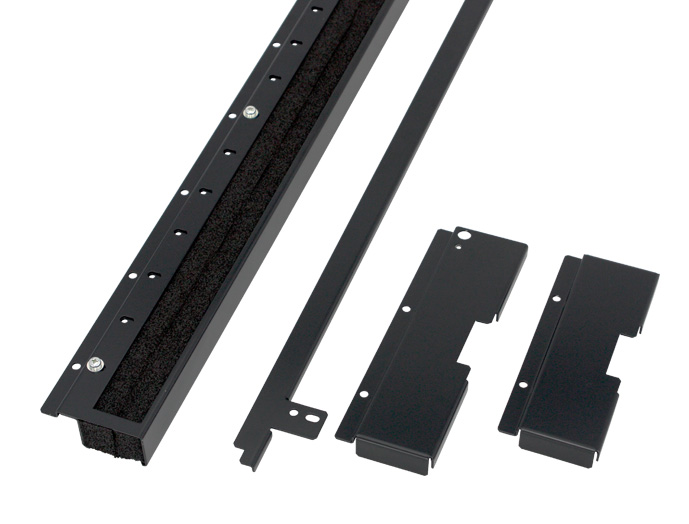

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
SSO-2200HBC-BK 1式 10物質対応 - 2071 11.1 ブラック スチール・エプトシーラー SSR2(W700 H2200) - 7.4 52,700 図面1
