重量用サポートアングル RKO-HDSA シリーズ

●19インチパネルマウントだけでは安全に実装できない機器を支える金具で、ラックのHフレームまたはマウントフレームに取り付けます。
●耐荷重性能を高い重量物用です。
●機器全体の重量を平均的に支えることができます。
●別売の収納棚を取り付けて運用することができます。

主要材質スチール
色・外装処理ブラック
搭載可能質量150kg/2本
各種資料カタログ PDFファイルをダウンロード

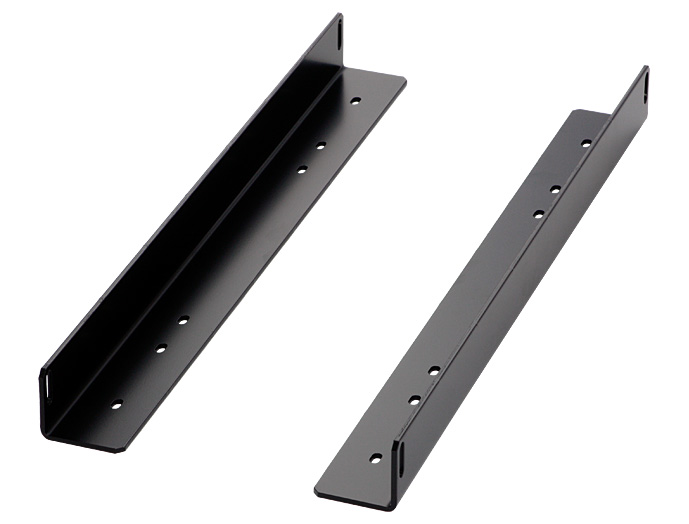

写真は 機種/シリーズの代表例 になります。

ラインナップ

※[A]配送センター在庫品 [B]組立品(受注後組立) [C]受注生産品/取寄品 ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております ※RoHSの項目はRoHS指令6物質になります。
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

外装処理
主要
材質
適合製品シリーズ名
質量
(kg)
標準価格
(税抜)
図面ファイル
RKO-530HDSA [A] 2 対応 49.5 44.4 480 ブラック スチール RKC・RJC(D530) - 2.2 5,980 図面1
