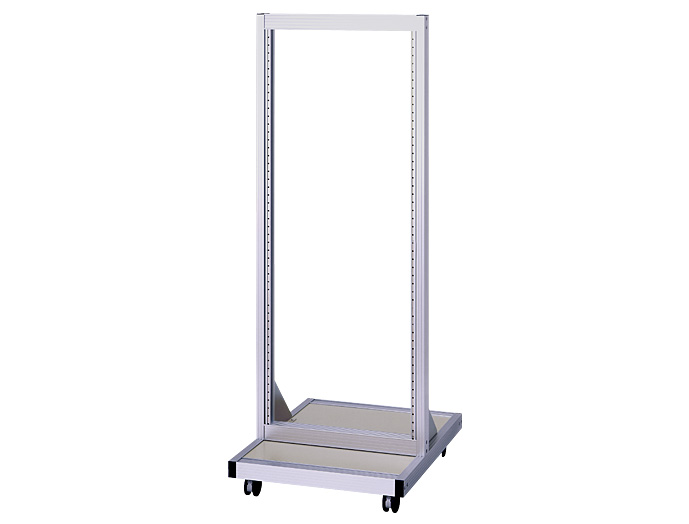

オープンラック RA シリーズ

アルミフレーム仕様で高級感があり、軽量な19インチオープンラック

●JIS規格に準拠した19インチオープンラックです。
●パネルマウントフレーム部の特設溝に挿入するスリムラインナットの種類によりJIS規格、EIA規格のいずれの規格にも準拠したラックになります。
●EIA規格には、別売のEIAスリムラインナット(PNO-12UAN5など)が必要です。切断してJISスリムラインナットと入れ替えることにより、EIA規格に準拠します。詳細についてはお問い合わせください。
●基本構成部品にアルミニウム押出形材を用い、ベース部のはめこみ部品は「ホワイトグレイ」メラミン塗装仕上を標準としています。
●試験場、研究所など幅広い分野でご利用いただくことができます。

主要材質アルミ
色・外装処理B2アルマイト・ホワイトグレイ(マンセル7.5Y7.4/0.8)
規格JIS規格
搭載可能質量(kg)100kg
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード

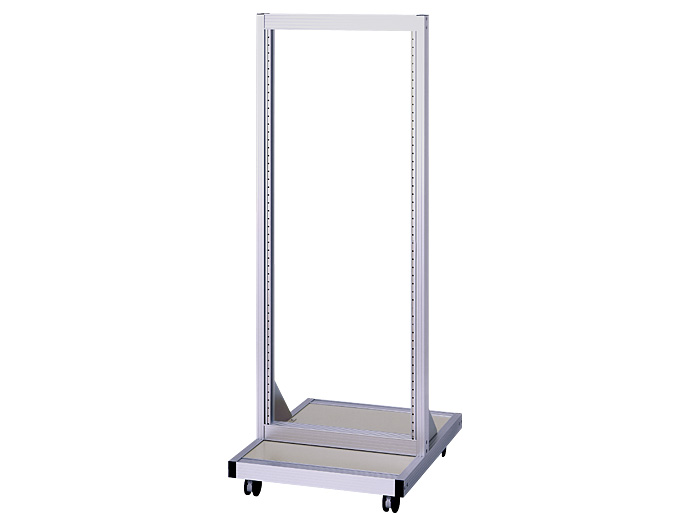

写真は 機種/シリーズの代表例 になります。
共通アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格
有効
高さ

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
RA-1210WG 1 10物質対応 540 1213.1 700 JIS 1001mm B2アルマイト・ホワイトグレイ アルミ - 14.2 84,900 図面1

アクセサリー

デスクタップ DHTシリーズ

●デスク・タップ:プラグの着脱がしやすいように差し込み口が45°に傾いています。タップは、ご利用目的に合わせ、平面側面それぞれ2方向クランプにセットできます。
●デスク・クランプ:タップは付属のビス2本でクランプに取り付けます。約10~40mmの板厚のデスク等に固定できます。
DHT-T1101 1個入り ¥1,600

OAタップ DHTシリーズ

●接地型、接地無しの一般プラグが使え、抜け止め式のため、プラグ抜けによる事故もなくデータをしっかりガードします。また、差し込み口の並列化によりL型プラグの
連接やDCアダプタの接続が容易です。
●より線、ワニ口クリップ(大・小)、圧着端子のすべてが接続できるアースターミナルを使用しています。
●データをノイズバグから守るノイズフィルタを内臓。電源の線間ノイズや電源線と大地間のノイズに対し減衰効果を発揮します。(0.5MHz~10MHzの周波数帯域で30dB以
上)また、サージ吸収素子(バリスタ)は雷などによるサージ電圧から機器を守ります。
DHT-T5201 1個入り ¥14,400

パネルシャーシ RSPシリーズ

●19インチマウントタイプのシャーシ付きパネルです。
RSP-150-350 1個入り ¥7,500

ベンチレーションパネル RVPシリーズ

●19インチパネルマウント仕様の換気用パネルです。
●ラックのフロント側からの吸気または、自然換気用として使用します。
RVP-0548FV 1個入り ¥1,760

ケーブルタイ NPHLTシリーズ

●光通信ケーブル等のケーブルを締め付けすぎることなく結束できます。
●簡単に取り外し・再使用ができるため、煩雑なケーブルの移設、増設、変更にもすばやく対応できます。
●振動に強く、ゆるむことがありません。
NPHLT31-X0 10個入り ¥3,160
NPHLT31-X5 10個入り ¥2,790
NPHLT31-X8 10個入り ¥2,790
