システムプラットフォーム タイプ12ET 垂直7U 84HP ロング 784V シリーズ

VITA、PICMG規格、ユーロカードスロット、IEEE規格のプリント基板に対応、多彩なオプションを備えた高品質な製品

●EMCシールド仕様19インチシャーシ、無色クロメート処理。
●VMEbus、VME64x、VITA31.1対応。
●垂直型バックプレーン、12~21スロット。
●6U垂直ボード対応のシステムプラットフォーム。
●前面のカードスロットの奥行は160mm。
●後面のカードスロット(リヤI/O)の奥行は0mm(無)/160mm。
●電源スイッチは前面。
●使用電圧表示ランプ付。

ケース内部幅84HP
スロット数12~21
各種資料カタログ PDFファイルをダウンロード

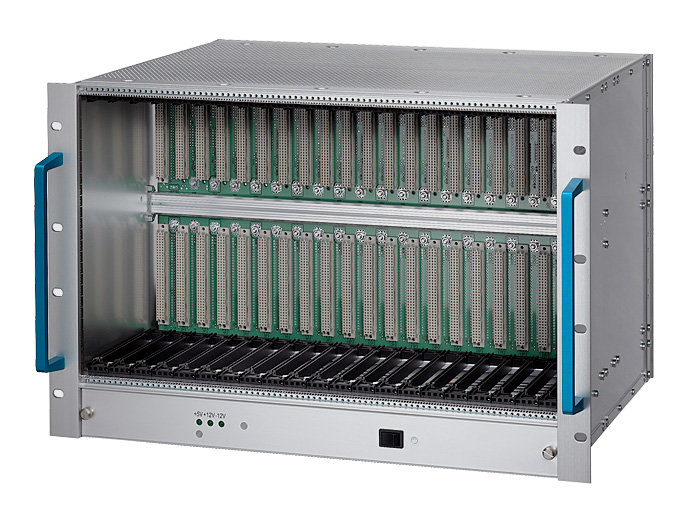

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
784V6-V210-65FA1-000 1 お問合せ - 310.4 372 VmEbus、VITA 1.0 8.5 OPEN PRICE -
