システムプラットフォーム タイプ12ET 水平 4U 84HP 484H シリーズ

VITA、PICMG規格、ユーロカードスロット、IEEE規格のプリント基板に対応、多彩なオプションを備えた高品質な製品

●EMCシールド仕様19インチシャーシ、無色クロメート処理。
●VMEbus、VME64x対応。
●水平型バックプレーン、7スロット。
●6U水平ボード対応のシステムプラットフォーム。
●前面のカードスロットの奥行は160mm。
●後面のカードスロット(リヤI/O)の奥行は160mm。
●電源スイッチは前面。
●使用電圧表示ランプ付。

ケース内部幅84HP
スロット数7
各種資料カタログ PDFファイルをダウンロード

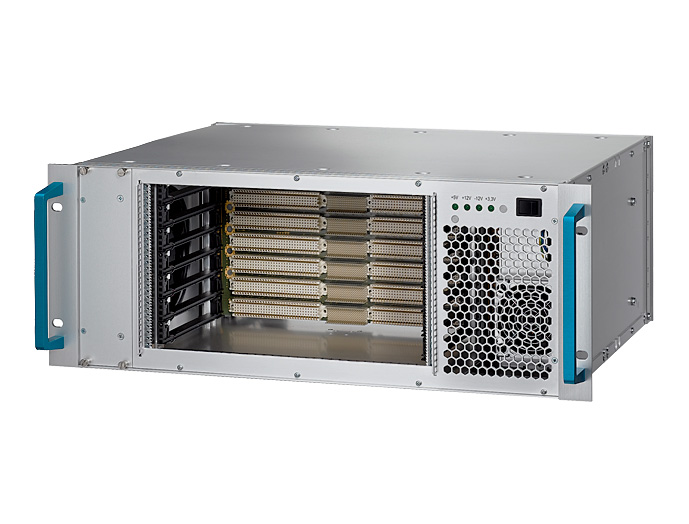

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
484H6-V070-70FA1-000 1 お問合せ - 177 375 VmEbus、VITA 1.0 8 OPEN PRICE -
