システムプラットフォーム タイプ39ET 水平3U 84HP 384H シリーズ

EMC対策、熱対策、組立の容易さを追求した最上のモデルを低コスト化したパッケージ製品

●EMCシールド仕様19インチシャーシ、ブラック粉体塗装(RAL9005)。
●cPCI、PICMG2.16、VMEbus、VME64x対応。
●水平型バックプレーン、6スロット。
●6U水平ボード対応のシステムプラットフォーム。
●前面のカードスロット奥行は160mm。
●後面のカードスロット奥行(リヤI/O)は80mm。
●電源スイッチは後面。
●ファンの回転スピードは騒音を軽減するためにエルマ製ファンコントローラーによって調整。

ケース内部幅84HP
スロット数6
各種資料カタログ PDFファイルをダウンロード

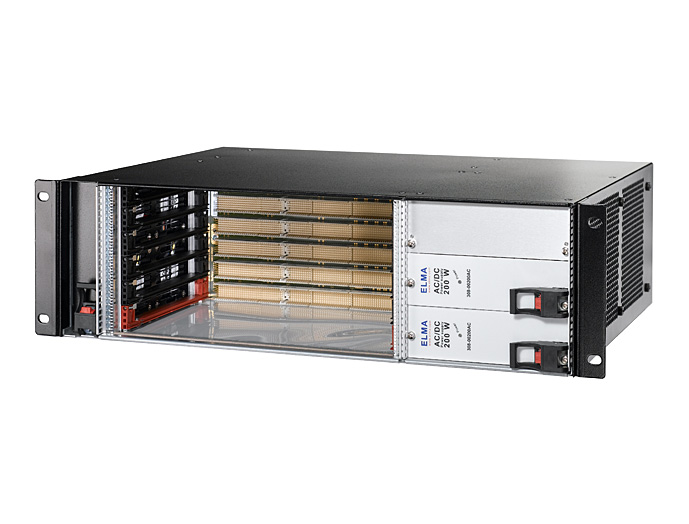

写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)

質量
(kg)
標準価格
(税抜)
図面ファイル
384H2-V060-50PA1-100 1 お問合せ - 132.5 298 VmEbus、VITA 1.0 8 OPEN PRICE -
