摂津金属工業株式会社
19インチラック・ケース・トランク・サブラックなど、「ハコ」づくり一筋の専門メーカー

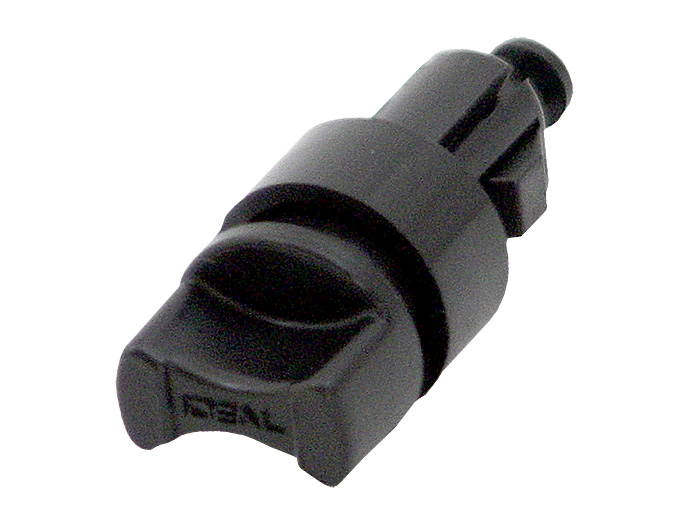

パネルラッチ NPL シリーズ

19インチパネルを容易に固定可能

●19インチパネル等をラックに取り付ける際に使用する固定部品です。
●グロメットをパネルにはめ込み、ピンを差し込むことによって、パネルマウントフレームに固定できます。
●パネルをワンタッチで取り付け/取り外しできるので、着脱が容易です。
●19インチパネル(長丸穴タイプ)に、加工せずに取り付けできます。
●ピンを回転させて、ロック/ロック解除が可能です。
●ビスとケージナットを使用しないので、作業性が向上します。
●パネル(移動側)取付穴と、パネルマウントフレーム(固定側)取付穴専用に開発した、弊社独自の製品です。

主要材質ポリアミド
色・外装処理ブラック
各種資料カタログ PDFファイルをダウンロード取扱説明書 PDFファイルをダウンロード




写真は 機種/シリーズの代表例 になります。

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
NPL-30PA50B 50 10物質対応 12 12 31.2 EIA ブラック ポリアミド 対応パネル板厚:3mm 0.002 8,380 -
