サブラック タイプIO FCS シリーズ

Compact PCI対応 リヤI/Oボードが実装可能なアドバンスドモデル

●IEEE1101.10規格及びCompactPCI仕様に準拠した19インチサブラックです。
●3U、6Uの高さに奥行290mm、350mmを組み合わせた4機種を用意しています。
●高い放熱性とシールド性能を考慮した設計になっています。
●多種のアクセサリーを用いてフレキシブルに実装システムを構築できます。
●特注サイズ・特注仕様のサブラックにも柔軟に対応可能です。
●IEEE1101.11規格で定められたリヤI/Oボード(80mm)の実装が可能です。
●奥行寸法が80mm(リヤ側のみ)、160mm、220mmのPCBが実装できます。
●サブラック本体の各部分及びオプションのパネルにガスケットを取り付けることで高いシールド性能が得られます。
●本製品は組み立て式のキットでの販売になります。組み立てにはプラスドライバー等の一般的な工具が必要になります。

類似製品名:パネルシャーシ、ユニットシャーシ

主要材質アルミ
色・外装処理化成皮膜処理
組立仕様組立てキット
各種資料カタログ PDFファイルをダウンロード組立案内書 PDFファイルをダウンロード

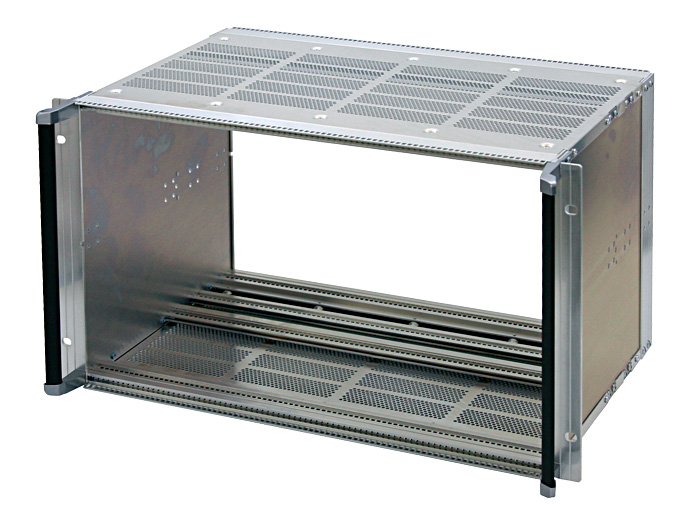

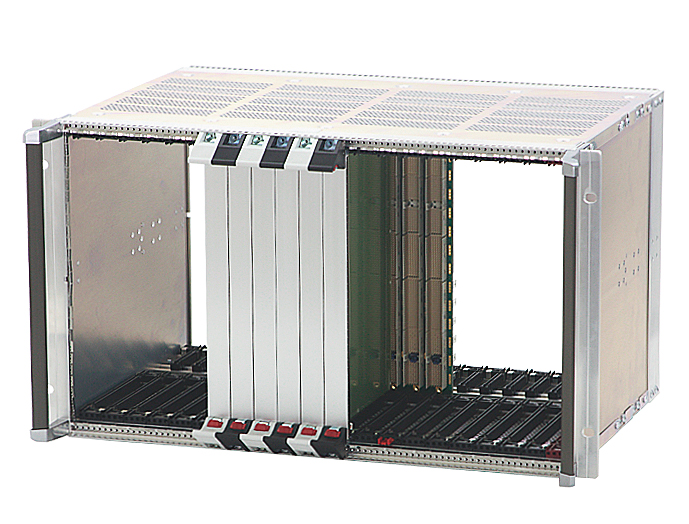

写真は 機種/シリーズの代表例 になります。
専用アクセサリー

ラインナップ

※◎配送センター在庫品 ◯組立品/工場在庫品 ●受注生産品/取寄品 △在庫限り品(生産中止) ※図面ファイルは機種により公開しております。
※背景が赤くなっている製品は、現在廃番になっております
CADデータ(DXF)のダウンロードには、
ログイン / 会員登録が必要です。
型番
販売
単位
RoHS
指令

(mm)
高さ
(mm)
奥行
(mm)
19インチ
規格

外装処理
主要
材質

質量
(kg)
標準価格
(税抜)
図面ファイル
FCS-1329-84IO 1 6物質対応 482.6 132.5 288.6 EIA - アルミ 高さ3U 2.4 49,700 図面1
